分程控制、閥位控制、分級控制

作者：admin 時間：2025-11-21 18:59:21 點擊：次

盡量保留原有的控制方案，是先進控制和控制方案設計的基本原則

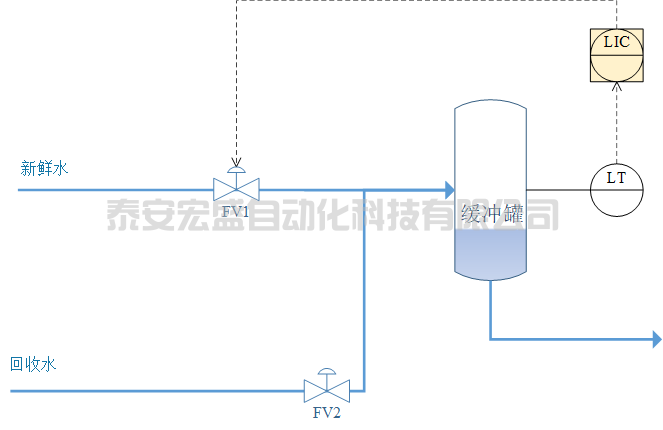

在上文提到如下圖的工藝過程，保證液位控制的前提下，盡可能多用回收水，有多種解決方案。

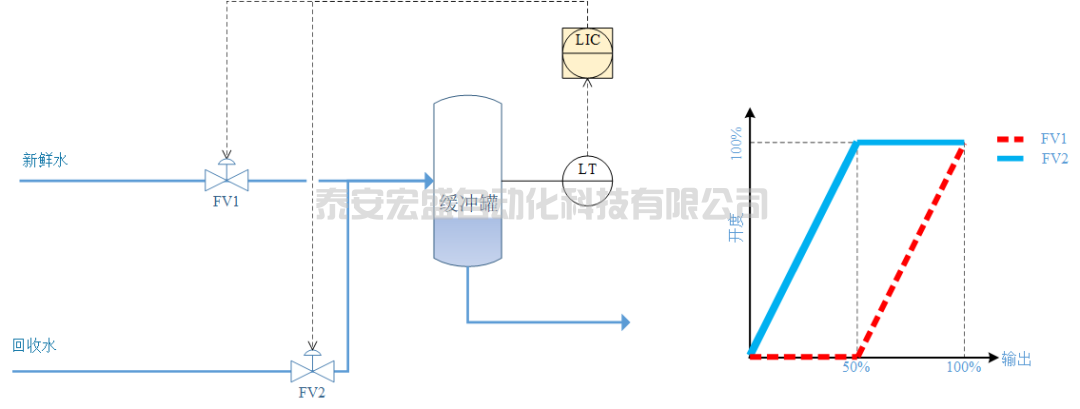

分程控制：先開回收水調節閥FV2，再開新鮮水調節閥FV1，使用專門的分程控制模塊。

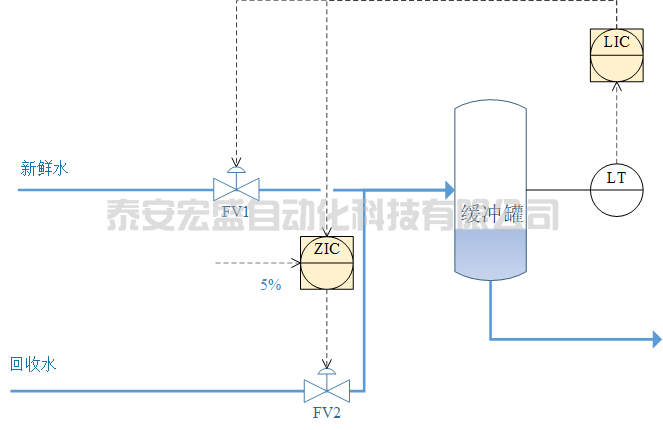

閥位控制：使用新鮮水調節閥FV1控制液位，使用回收水調節閥盡可能把新鮮水調節閥FV1的閥位維持在5%，一方面保證液位可控，另一方面讓回收水最大化以降低成本。因?yàn)榛厥账蟛糠智闆r下都是不夠用的，所以維持5%的新鮮水調節閥開度是可以接受的。

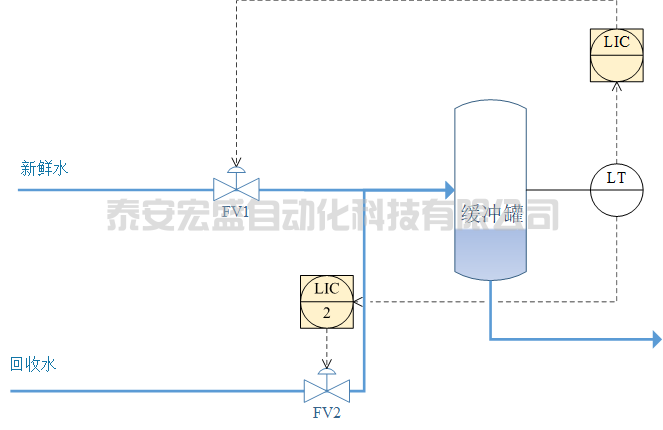

分級控制：LIC2使用回收水調節閥FV2控制，LIC2的設定值要大于LIC的設定值。

當下游用水量大時，回收水調節閥FV2全開，液位測量值仍達不到LIC2設定值，當液位測量值低于LIC設定值時，LIC會打開新鮮水調節閥FV1實現液位控制。

當下游用水量小于回收水調節閥FV2對應的最大回收水流量時，液位測量值會大于LIC設定值，LIC會關閉新鮮水調節閥FV1，因?yàn)榛厥账畲罅髁窟€是大于下游用水量，這樣液位測量值大于LIC2設定值，LIC2會關閉回收水調節閥FV2，實現液位控制。保證物料平衡。

分程控制使用控制邏輯實現控制需求，而且需要對已有控制方案的修改。

閥位控制利用已有的控制方案，并與液位控制回路構成嵌套控制，新鮮水調節閥FV1也不能全部關閉。當液位控制失效時，閥位控制也會失效。

分級控制構成了與原液位控制回路獨立的新液位控制回路。這兩個液位控制回路使用不同的設定值。當原液位控制失效時，新的液位控制回路仍然正常工作。

分程控制是通過邏輯模塊將兩個操縱變量用一個PID實現。閥位控制則是利用兩個控制回路的嵌套關系，用兩個耦合的PID實現控制需求。分級控制則是用兩個不同設定值的獨立控制回路實現控制需求。

所有的基于PID的解決方案，優先使用獨立的單回路形式，但是有時候也必須使用嵌套控制才能實現至簡至優的控制方案，實在沒有選擇了分程控制也是一種方法。

在這個案例中分級控制就比閥位控制更至簡至優。沒有分級控制的條件時，類似閥位控制的嵌套控制往往是必選項。

當用先進控制實現時，則不需要考慮這些技術細節，選對被控變量和操縱變量，使用合理的模型和參數，先進控制就能完成控制需求。
