1. 概述

通常是通過組態按鈕”激活屏幕“函數實現畫面的切換。

如果希望通過下拉選擇的方式實現切換畫面的話，可以參考本文檔中的方法。

2. 組態通過符號I/O域切換畫面

? 2.1 組態變量

在觸摸屏變量表中添加變量 “Tag_ScreenNumber”。

? 2.2 添加畫面

添加畫面名稱為“根畫面”的畫面，編號為“1”，將其定義為起始畫面。

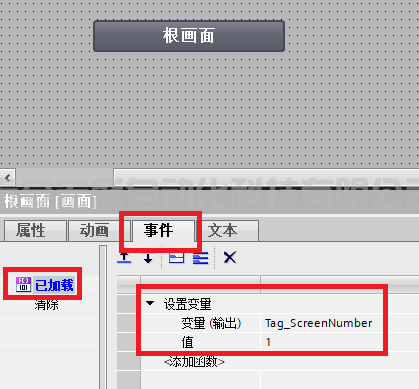

在畫面屬性的”加載“事件添加系統函數 “設置變量”，為變量（輸出）參數選擇變量 “Tag_ScreenNumber”,值設置為畫面編號1.

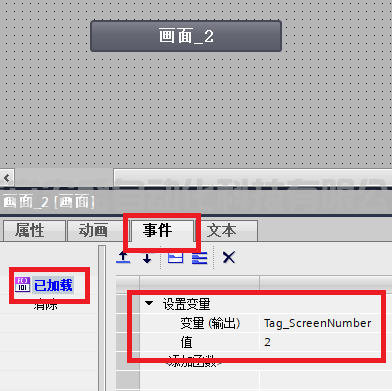

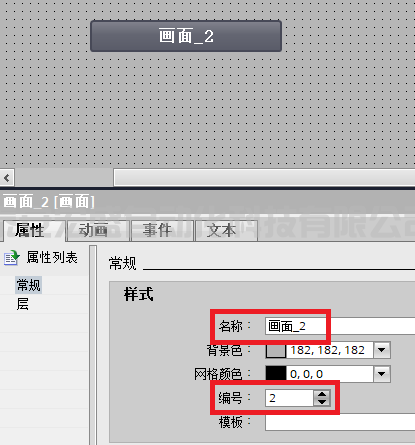

添加畫面名稱為“畫面_2”的畫面，編號為“2”。在畫面事件>加載添加系統函數 “設置變量”，為變量（輸出）參數選擇變量 “Tag_ScreenNumber”,為值參數輸入數值為畫面編號 “2”。

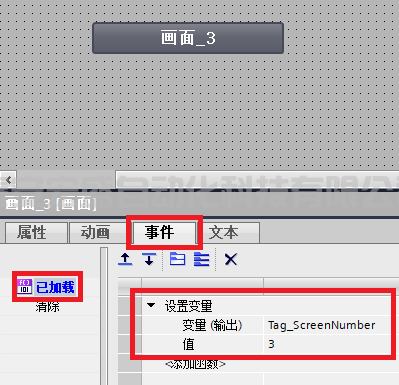

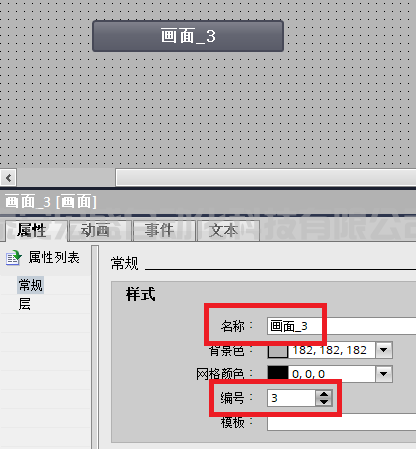

添加畫面名稱為“畫面_3”的畫面，編號為“3”。在畫面事件>加載添加系統函數 “設置變量”，為變量（輸出）參數選擇變量 “Tag_ScreenNumber”,為值參數輸入數值為畫面編號 “3”。

 2.3 添加文本列表

文本列表的組態可以參考如下視頻鏈接：

TIA Portal V13如何組態文本列表和圖形列表

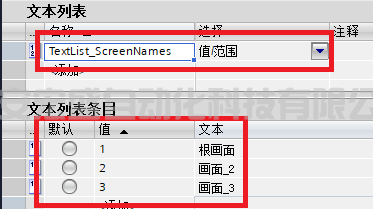

添加文本列表名稱為 TextList_ScreenNames 的文本列表 , 為此文本列表添加文本列表條目，值列和文本列需要與添加的畫面的畫面編號和畫面名稱相匹配。

? 2.4 組態永久區域

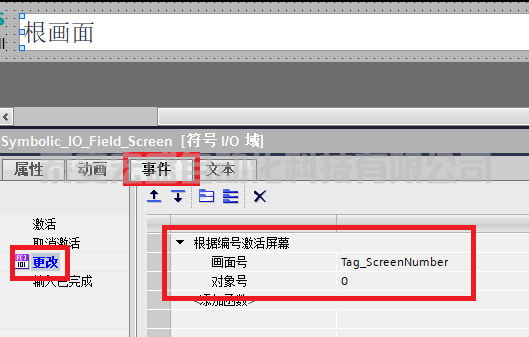

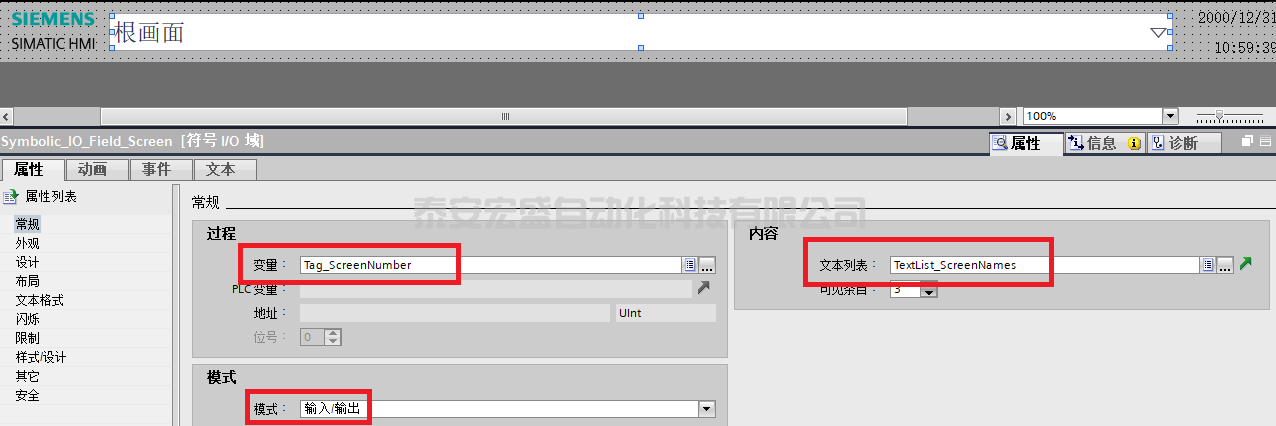

在永久區域中添加符號I/O 域，組態符號I/O 域，屬性>常規>內容>文本列表選擇“TextList_ScreenNames”, 過程>變量選擇變量 “Tag_ScreenNumber”，模式>選擇輸入/輸出，事件>更改添加系統函數 “根據編號激活屏幕” ，為畫面號參數選擇變量 “Tag_ScreenNumber”,對象號參數默認為0，保持默認。

3. 運行HMI項目

3.1 通過符號IO域選擇需要切換的畫面

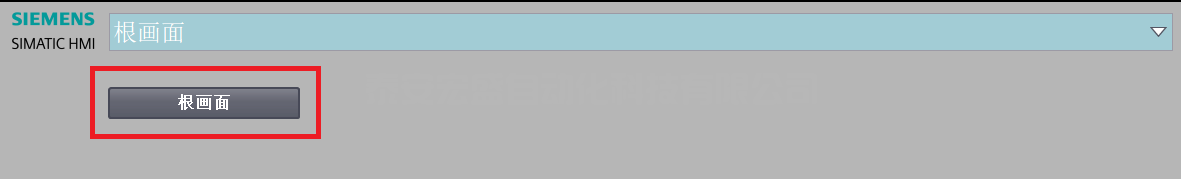

啟動 HMI 設備，HMI 設備激活起始畫面 “根畫面”。

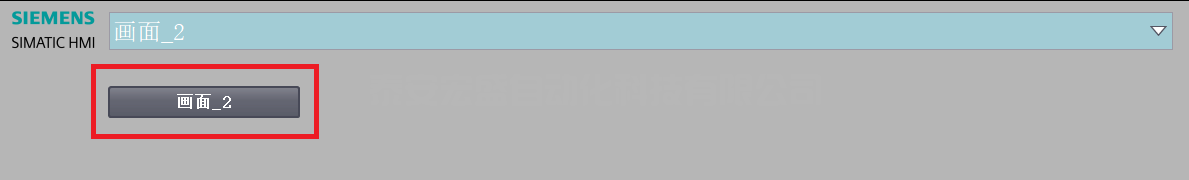

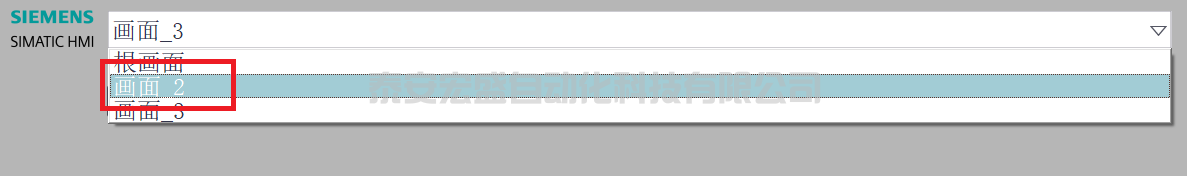

通過符號I/O 域選擇需要切換至“畫面_2”

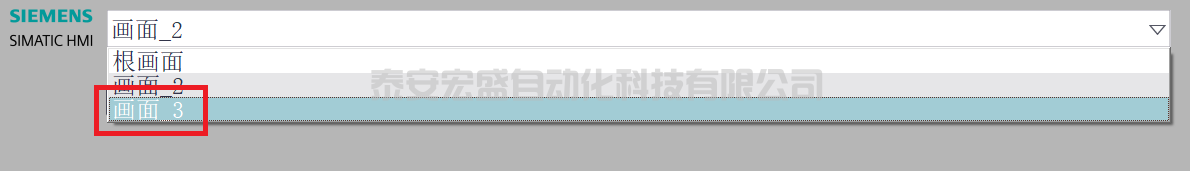

通過符號I/O 域選擇需要切換至“畫面_3”
