作為互聯網云計算等領域的底層硬件基礎設施架構，服務器承載著關鍵業務的運行支持和各項技術的迭代優化，不可避免得對整機性能有著卓越的要求，對系統可維護性有著遠高于家用PC的標準，對運行穩定性有著更為嚴苛的規范，所以通用服務器需要兼具高性能，高可用和高可靠性。即使服務器在開發階段已經過早期各項數據仿真，多次PCB回板驗證及各種極限場景下的嚴格測試，但仍不能保證萬無一失。如何確保服務器在運行過程中能夠被有效管理，能及時診斷故障，這就依賴于管理和監控服務器的關鍵部件：基板管理控制器(BMC，Baseboard Management Controller)。本文將對服務器BMC相關內容進行詳解，深度刨析BMC相關技術和未來發展趨勢。
BMC概念簡介
BMC是用于部署/診斷/管理服務器的核心部件，負責管理系統管理軟件和平臺管理硬件之間的接口，提供自主監控、事件記錄、恢復控制等功能。通常情況下狹義上的BMC會被理解為只是服務器主板上單獨的管理芯片;但從廣義上BMC是一個SOC系統，它分為BMC芯片和BMC固件兩個層面。當前計算機架構是由馮諾依曼體系結構構成，分為輸入設備、存儲器、運算器、控制器、輸出設備。這當然也是服務器業務運行的節點構成，但BMC卻不屬于以上業務節點的構成部分，所以它不依賴于系統上的其他硬件，如CPU，內存，硬盤等;也不依賴于系統上的其他軟件，如BIOS、OS、CPLD等。換句話來說：BMC是完全獨立于服務器計算節點之外的一套專用管理小系統，當然它也是基于馮諾依曼架構，但比主機服務器享有更大的權限，這有效地保證了業務節點和管理節點的分離，保證業務節點不會干擾管理節點，而管理節點可以實時對業務節點進行管理監控。
服務器管理網絡和業務網絡分離架構
BMC發展至今已有20多年時間，對服務器系統的后臺保障起到了至關重要的作用，優化解決了企業級客戶對于服務器部署，監控，管理等難點，也一定程度上促進了數據中心服務器市場這二十多年多的蓬勃發展。
和PC架構的區別
和傳統PC架構相比，服務器架構最顯著的增值點就在硬件冗余設計和新增部署、診斷、管理網絡，這也是企業用戶和個人消費者業務差異的區分。一方面冗余設計首先要取決于硬件自身支持，比如雙電源冗余、內存ECC功能、磁盤RAID技術等等，但當系統實際發生故障時，BMC需要第一時間捕捉異常，實現實時告警及l(fā)og上傳，運維人員可及時鎖定故障部件并完成替換，保證業務穩定不中斷。另一方面部署診斷管理網絡也是通過BMC來實現的，例如監控運行狀態、升級機器固件、遠程批量部署OS、針對嚴重事件的自發糾正等等，甚至BMC還支持和系統BIOS進行交互，對BIOS設置項進行批量的部署調整，合二為一，起到更好的服務器平臺管理效果。從功能維度來看，BMC可以用于采集服務器上所有硬件、OS層面的信息并交互管理，將這些信息提供給上層運維網管軟件，傳遞的方式可以通過SNMP、IPMI、Redfish等API接口，分為被動獲取和主動上報兩種模式，一般檢測到故障產生或者監控參數達到設置閾值上限時，會通過Redfish http/https報文、SNMP trap、SMTP郵件通知等方式同步給到上層管理網絡服務器，可清晰地獲取到故障發生時間，故障機器及部件位置，結合廠商BMC平臺告警信息指導，即可快速定位故障原因及處理建議。
BMC基礎功能
BMC在整個服務器系統內主要是用于平臺管理，一般包括以下幾個方面功能：
自主監控：組件(如CPU、內存、芯片組、環境、部件等)的溫度、電壓、風扇狀態、電源狀態等等
日志記錄：當檢測系統出現錯誤(如某一設備溫度過高，服務器藍屏宕機)時，生成相關日志并保存
恢復控制：當檢測到嚴重錯誤(如CPU core溫度超出閾值，整機功耗超出電源額度功耗范圍)時，可將服務器下電保護
Web Server：提供Web界面，用戶可以訪問Web并查看系統狀態
遠程控制：遠程上電/下電/復位服務器、vKVM、vMedia
風扇轉速控制，主要用于系統散熱優化
告警功能：LED指示燈、SNMP Trap、郵件通知等
BMC管理芯片及固件市場趨勢解讀
當前BMC已成為服務器系統必不可缺的一部分，無論是在x86平臺還是ARM平臺，甚至其他異構計算平臺亦是如此。BMC硬件架構層面，目前國內外服務器普遍采用的是ASPEED公司主推的AST系列芯片，當前最新量產型號為AST2600，是ASPEED推出的第七代BMC管理芯片，基于ARM Cortex A7雙核心處理器，采用28nm制程工藝，在運算速度和功耗上做了極大的優化。
一臺傳統的數據中心服務器會配置一顆BMC管理芯片，嵌入在服務器主板端。但隨著近年CPU+GPU+DPU概念的興起，CPU用于通用計算，GPU用于加速計算，DPU用于數據處理的模式被定義為未來云計算架構的趨勢。由于GPU、DPU高價值部件承擔著平臺非常重要的工作負載，BMC管理芯片的嵌入也從主板級別擴展到部件級別，單個服務器平臺甚至能夠消耗多顆BMC管理芯片，這也使得全球服務器市場BMC管理芯片需求量有增不減。
在固件架構方面，BMC固件同樣是BMC系統中不可或缺的一部分。如果把BMC管理芯片比喻成BMC系統大腦，那BMC固件就是BMC系統靈魂，二者缺一不可。目前全球絕大多數服務器廠商都是基于AMI提供的BMC MegaRAC codebase開發的遠程管理固件平臺，MegaRAC兼具RAS(可靠性、可用性、可服務性)，擁有安全穩定的特性及快速的商業技術支持?；贛agaRAC BMC固件和AST系列BMC管理芯片開發服務器管理平臺系統是當前最有效，最快捷，最穩定的開發模式。除了AMI之外，市場上還有其他的IBV廠商提供商用的BMC固件解決方案，從目前來看這些廠商基本都是Intel/AMD授權的x86平臺獨立BIOS開發商，從BIOS codebase開發衍生拓展到BMC codebase開發，也是基于BIOS/BMC平臺的交互設計開發理念及服務器BMC市場需求的強力驅使。
當前服務器BMC固件主要是由傳統的IBV廠商提供支持和服務，需要向IBV廠商支付codebase、new feature、license等費用。全球top的云服務/云計算廠商為了降低BMC固件資本支出及BMC固件開源生態的促進，也在積極推進各大服務器OEM/ODM生態廠商融合參與一些開源BMC固件解決方案的導入，共同推進BMC固件相關新技術和新產業的發展，其中最有影響力的當屬OpenBMC開源固件。
OpenBMC介紹
正是大環境促使下，OpenBMC應運而生。OpenBMC是BMC的Linux發行版，可以為不同服務器主板定義統一的管理監控平臺API接口。OpenBMC使用Yocto Project作為底層構建和發行的框架，并結合OpenEmbedded，Systemd和D-Bus等技術來輕松定制管理平臺。
OpenBMC屬于開源BMC固件解決方案，服務器平臺廠商，部件廠商，包括BMC芯片廠商在開源社區貢獻自身代碼，共同維護OpenBMC開源的生態環境。傳統BMC FW vendors是通過提供付費的閉源代碼及授權維護來獲得商業回報，廠商需要BMC FW vendors的迭代適配以獲得底層codebase支持，開發組件在不同codebase平臺上不具有移植性，同時服務器的開發進度將會強受限于BMC FW vendors的固件發布計劃。而OpenBMC給廠商帶來了商用友好的開源license，準標準化接口，廠商可以自行開發特定需求并以較小的代價在不同平臺上移植使用，加快特性開發流程?？偨Y而言，客戶對于快速BMC固件迭代周期和更多透明和控制力的需求驅動了對OpenBMC開源固件的需要。OpenBMC的日益興起也促進了IBV廠商的戰略調整，目前AMI也積極參與投身于圍繞OpenBMC等項目的開源固件研發工作，希望涉足這一不斷增長的領域。2021年AMI也正式發布基于OpenBMC開發的MegaRAC OpenEdition開源解決方案，緊隨新時代趨勢。

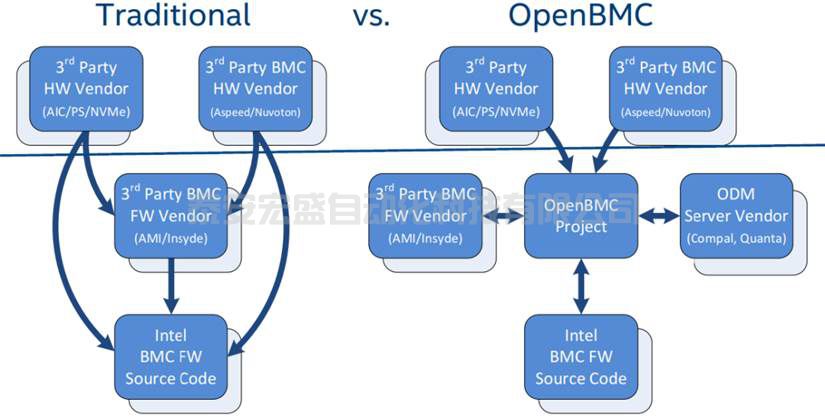

閉源BMC和OpenBMC生態合作模式的差異點
現階段OpenBMC生態也存在一些問題，包括平臺的功能多樣性問題、板卡生態結合有待提升問題、缺乏商業支持，問題解決難以得到時效保障問題等。新技術在發展的初期都會遇到各項挑戰，主要來源于原有規則下的束縛和牽制，但即使AMI BMC在整個全球市場一家獨大的環境下，OpenBMC仍能夠破繭而出，發展壯大，并得到Intel、Microsoft、Facebook、Google等業界知名廠商的聯合推廣，足以看OpenBMC在發展演進過程中必然會是服務器行業生態廠商未來積極探索的BMC領域新方向。
新華三在BMC領域的探索與實踐
新華三集團作為業界領先的數字化解決方案領導者，堅持以技術為核心，以創新為驅動，目前在網絡、服務器、存儲、云計算、安全等重點領域均掌握核心技術。在服務器領域，當前已擁有業界覆蓋最全的產品線，H3C UniServer服務器年出貨量及市場份額占比已穩居國內第二，增長勢頭仍然保持強勁。

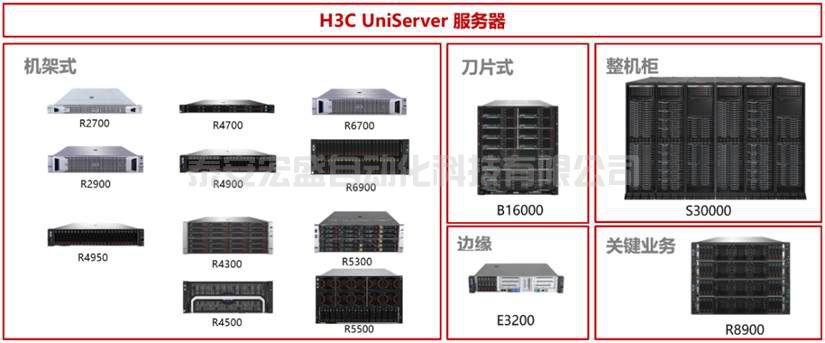

H3C UniServer服務器全家福
這里介紹一下H3C UniServer服務器BMC管理平臺-硬件設備管理系統(Hardware Device Management，以下簡稱HDM)，HDM是H3C UniServer服務器內置的軟硬件一體的嵌入式管理系統，提供對服務器硬件設備的全生命周期的監、管、控，能幫助客戶實現更智能的服務器運維和更高效的全生命周期管理。

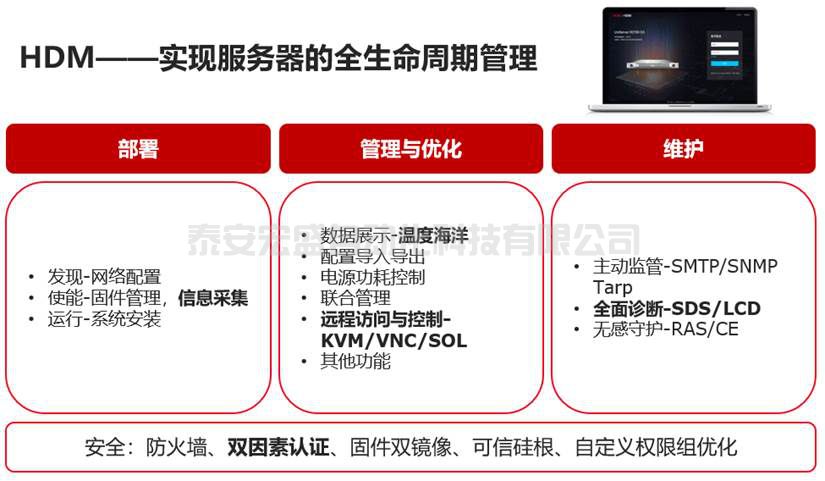

新華三自研硬件設備管理系統-HDM
HDM提供了豐富的管理接口(IPMI/HTTPS/SNMP/Redfish)，滿足多方式的系統集成需求;提供多樣的遠程維護手段，支持虛擬KVM，支持RAID帶外監控配置，支持BIOS/BMC/RAID配置導出，提升服務器遠程管理效率;提供先進的故障監控與診斷，支持Syslog報文、Trap報文和e-mail上報告警，對服務器進行全面的精細監控，支持SHD(Smart Hardware Diagnosis，智能硬件診斷系統)，方便故障定位和更換;支持安全管理特性，雙鏡像備份，PFR固件保護功能等。除此之外，H3C HDM Web端還支持溫度海洋視圖，熱力圖，可實時顯示服務器機箱中各組件溫度傳感器的分布圖及數值。同時H3C UniServer服務器部分可選配3.5英寸可觸摸LCD液晶顯示屏，可直接從HDM獲取服務器狀態信息，方便了服務器的臨場巡檢及維護。H3C全系列服務器標配HDM管理系統，兼具安全可靠、運維高效、開發敏捷的產品特性，致力于為百行百業客戶提供更智能的管理平臺。

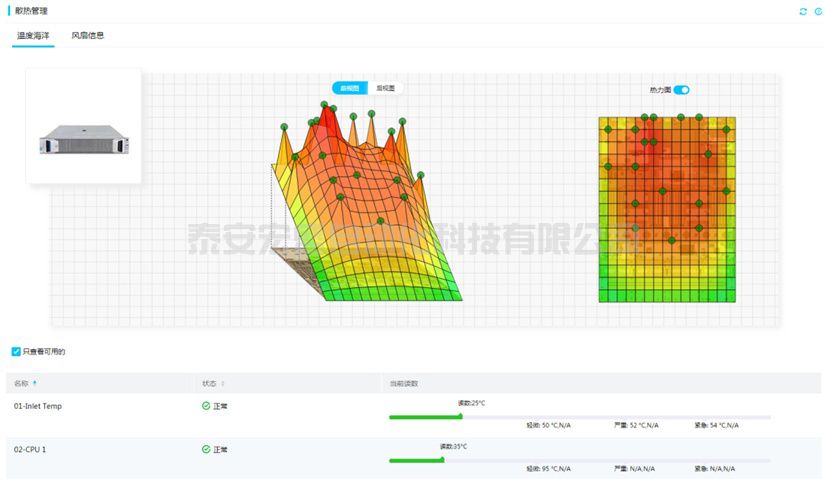

H3C HDM溫度海洋及熱力圖
在BMC固件架構方面，新華三始終保持開發融合，技術引領的理念，在OpenBMC發展早期，已成立專門研究OpenBMC領域的固件開發團隊，并且積極參與國內外主要BMC標準組織，如OCP、DMTF、DCIA、FTIA等，參與各種標準討論與制定會議，也主導發布了一些國際/國內服務器平臺管理規范。
作為數字化解決方案領導者，新華三將繼續堅持技術創新和解決方案雙輪驅動，持續在開源固件OpenBMC上突破前行，不斷提升產品領先性和創新性，相信大家在未來不久時間內就將能看到H3C UniServer服務器BMC新硬件+新固件架構產品解決方案的正式商用。
