S7-1200 CPU 與 S7-300 PN/S7-400 S7 通信（S7-1200 作為服務器）

S7-1200 CPU 與 S7-300 CPU 之間的以太網通信通過 S7 通信來實現。當 S7-300 作為客戶端，S7-1200 作為服務器，需在客戶端單邊組態連接和編程，而作為服務器端的 S7-1200 只需準備好通信的數據以及V4.0 版本以上CPU需要激活連接機制。

注意：如果在 S7-1200 一側使用 DB 塊作為通信數據區，必須將 DB 塊定義成非優化塊，否則會造成通信失敗。

此外本文也可以作為 S7-1200 與 S7-400 PN/CP 之間的 S7 通信文檔。

硬件和軟件需求及所完成的通信任務

所需條件：

① S7-1215 DC/DC/DC V4.4 / CPU 314C-2 PN/DP，V3.3
② TIA Portal V17 Professional / STEP7 V5.6 SP2 HF7

所完成的通信任務：

① S7-300 CPU 讀取 S7-1200 CPU中 DB1 的 10 個字節數據到 S7-300 的 DB3 中。
② S7-300 CPU 將本地 DB4 中 10 個字節的數據寫到 S7-1200 CPU 的 DB2 中。

S7-1200 與 S7-300 PN 之間 S7 通訊，可以分 3 種情況來操作，具體如下：

1. 第一種情況：S7-1200 與 S7-300 PN 在同一項目中操作
2. 第二種情況：S7-1200 與 S7-300 PN 不在一個項目中的操作(兩個 TIA Portal 項目)
3. 第三種情況：S7-1200 與 S7-300 PN 不在一個項目中的操作(S7-1200 在 TIA Portal 項目，S7-300 PN 在 STEP7 項目)

一. 第一種情況（S7-1200 與 S7-300 在同一項目中操作）

使用 TIA Portal 在同一個項目中，新建一個 S7-300 站點，一個 S7-1200 站點，然后做 S7 通訊。

1.1 S7-300 側和S7-1200 側通信的編程，連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。

2. 添加硬件并命名PLC

然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-300 CPU 添加到機架上，命名為 PLC_1，如圖 1 所示。

圖 1. 添加新設備

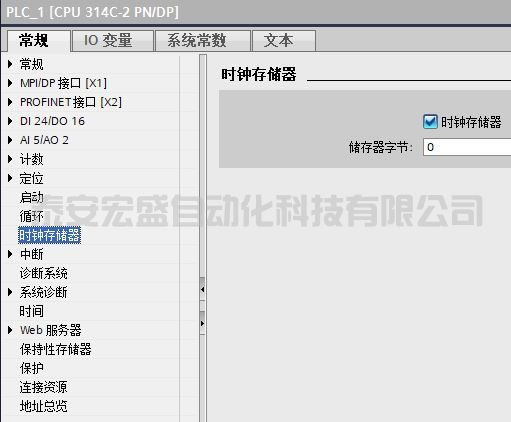

為了編程方便，使用 CPU 屬性中定義的時鐘位，定義方法如下：

在 “項目樹” > “PLC_1” > “設備組態” 中，選中 CPU ，然后在下面的屬性窗口中，“屬性” > “時鐘存儲器” 下，將時鐘位定義在 MB0，如圖2所示。時鐘位程序主要使用 M0.3，它是以 2Hz 的速率在 0 和 1 之間切換的一個位，可以使用它去自動激活發送任務。

圖 2. 時鐘位

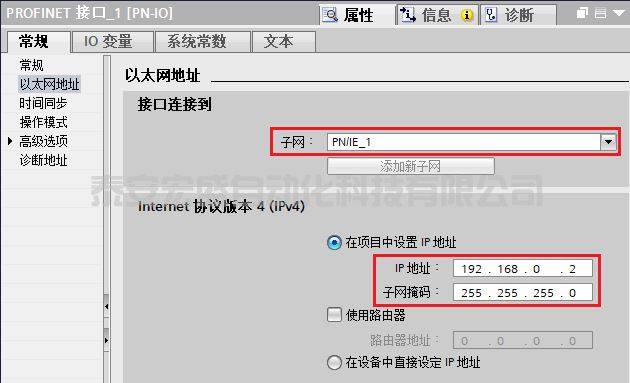

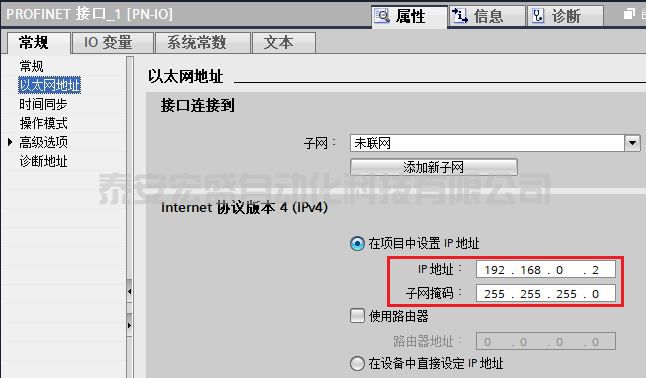

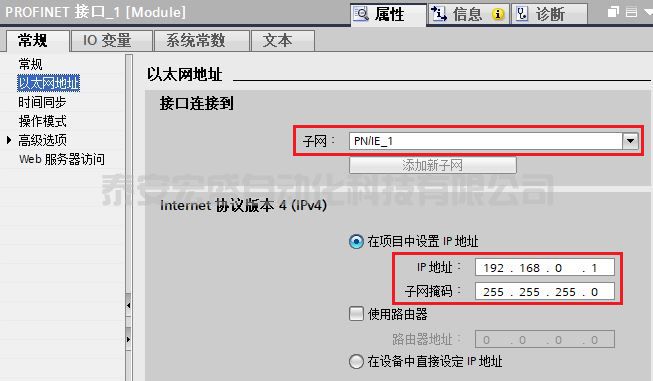

3. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.2 ，子網掩碼為 255.255.255.0，如圖 3 所示。

圖 3. 分配 IP 地址

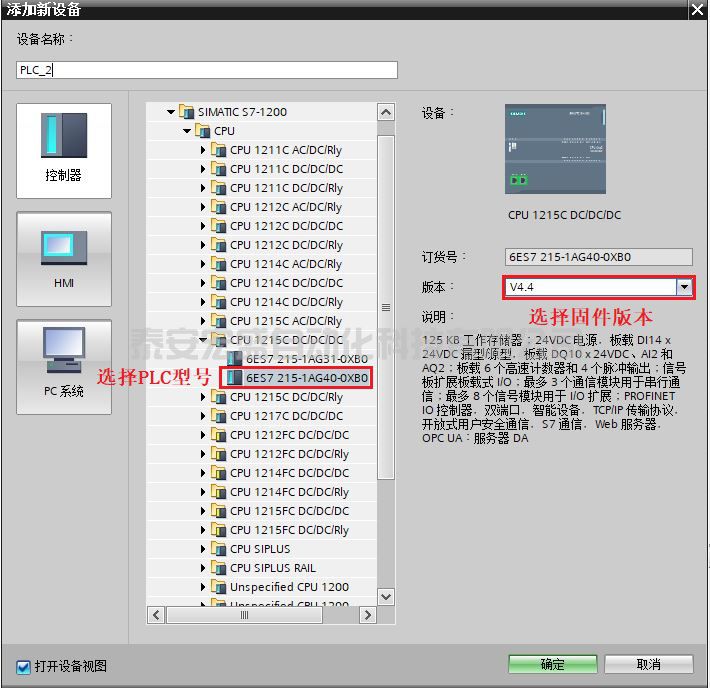

4．使用 TIA Portal 軟件添加新設備并命名 PLC_2

與 PLC_1 在同一個項目中，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-1200 CPU 添加到機架上，命名為 PLC_2，如圖 4 所示。

圖 4. 添加新設備

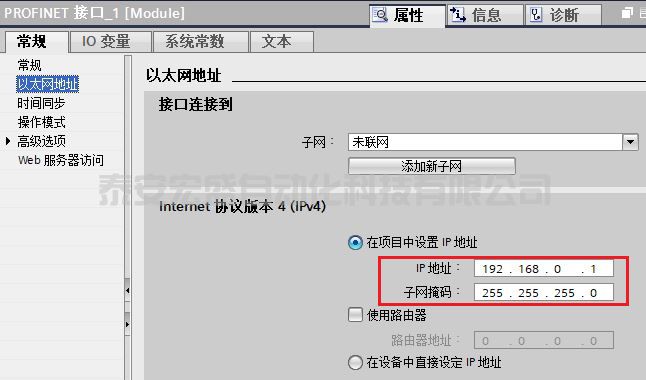

5. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.1 ，子網掩碼為 255.255.255.0，如圖 5 所示。

圖 5. 分配 IP 地址

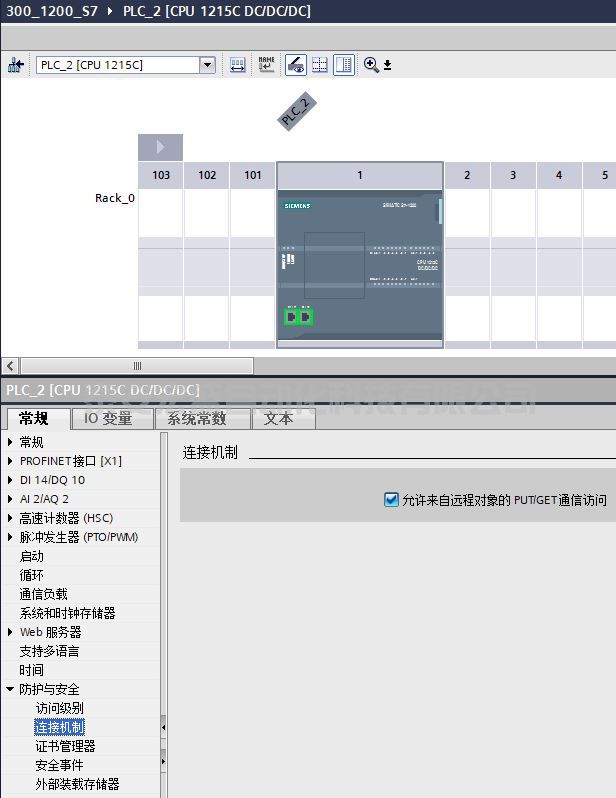

6. 激活 CPU 連接機制屬性

激活允許來自遠程對象的 PUT/GET 通信訪問，參見連接機制。

7. 創建 CPU 的邏輯網絡連接

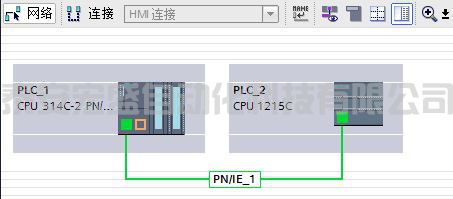

在網絡視圖下，用鼠標點中 S7-300 上的 PROFINET 通信口的綠色小方框，然后拖拽出一條線，到另外一個 S7-1200 上的 PROFINET 通信口上，松開鼠標，PN/IE_1的子網連接就建立起來了，如圖 6 所示。

圖 6. 網絡視圖

1.2 S7-300 側組態 S7 連接，連接參數說明

1. 網絡組態

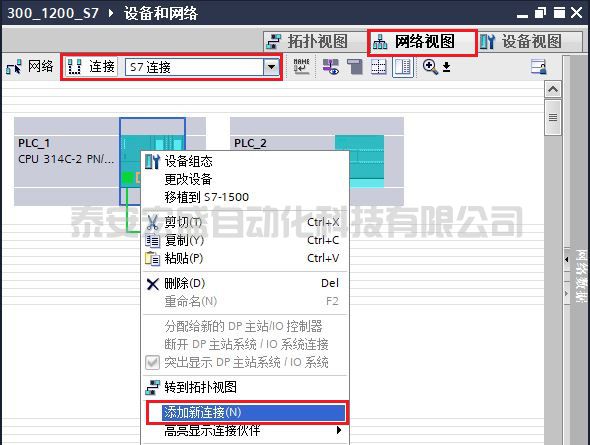

（1）打開 “網絡視圖” 配置網絡，首先點中左上角的“連接”圖標，選擇“S7 連接”，然后選中 S7-300 CPU，右鍵選擇“添加新連接”添加新的連接，如圖 7 所示。

圖 7. 添加連接

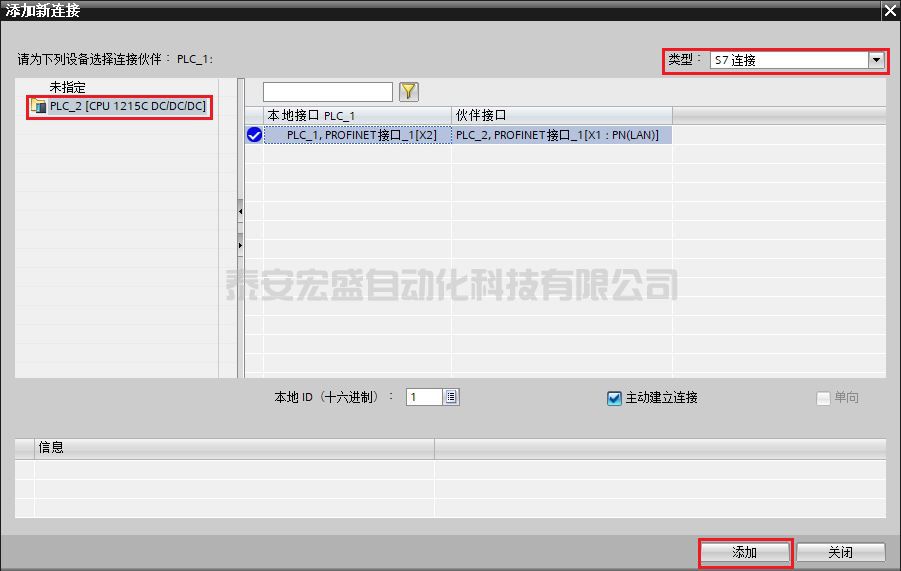

（2） 然后在“添加新連接”窗口中，選擇“PLC_2[CPU1215C DC/DC/DC]”，然后點擊“添加”建立 S7 連接，如圖 8 所示。

圖 8. 選擇連接伙伴

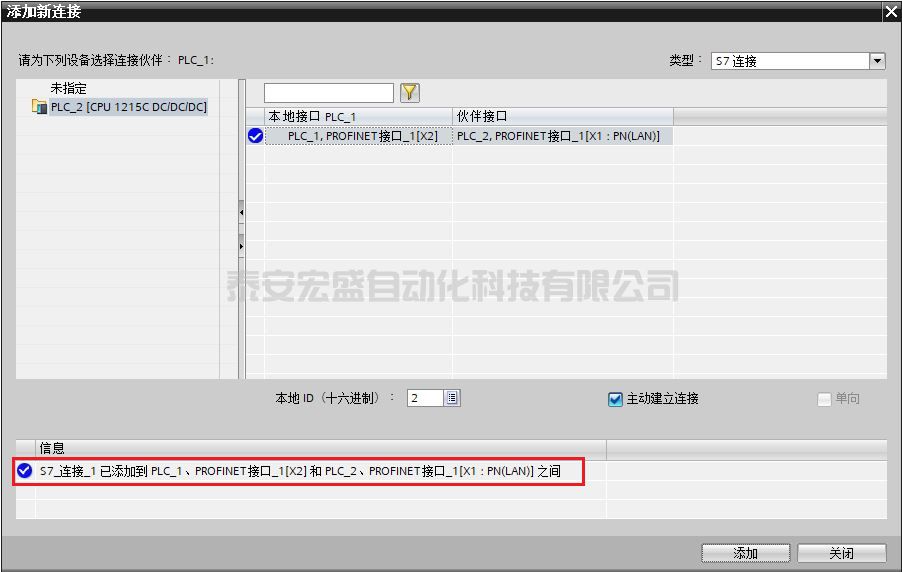

（3）在信息欄里顯示連接已添加，如圖 9 所示，點擊"關閉"即可。

圖 9. 創建新連接

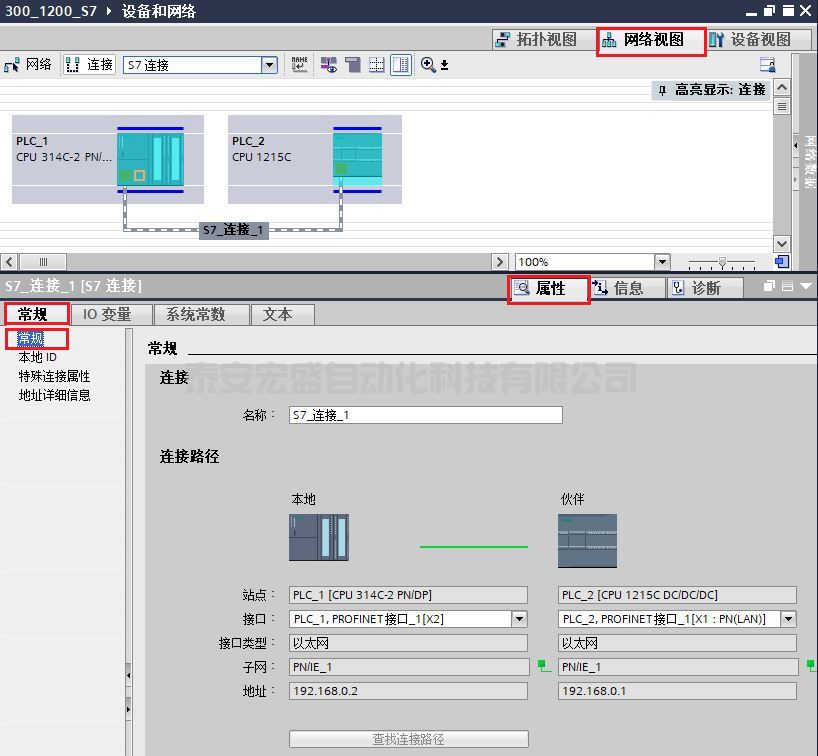

（4）在“網絡視圖”中，鼠標選中剛剛生成的"S7_連接_1"，在屬性的常規選項卡中的"常規"欄，可查看創建的連接名稱和連接路徑，如圖 10 所示。

圖 10. S7 連接常規信息

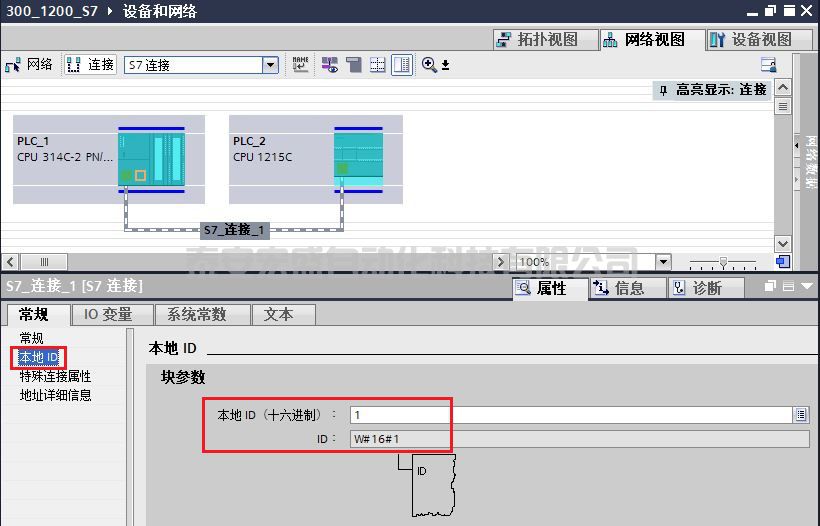

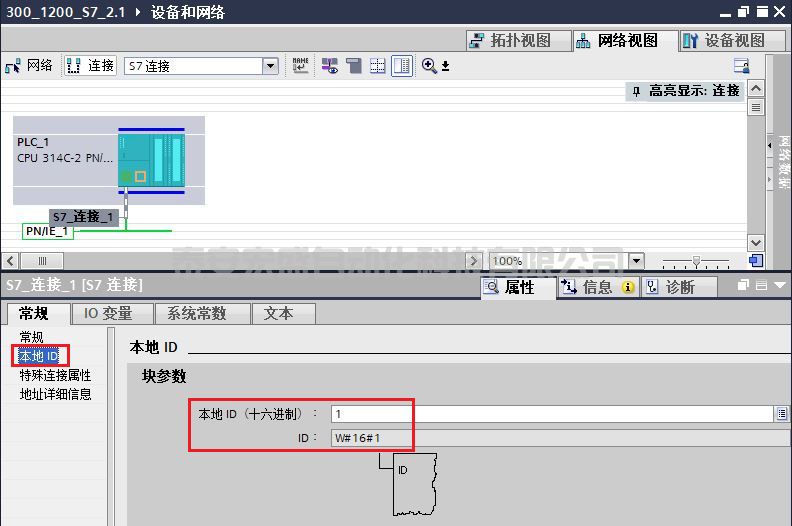

（5）在屬性的常規選項卡中的"本地 ID"欄，可查看連接的 ID 號，如圖 11 所示。

圖 11. 連接 ID 號

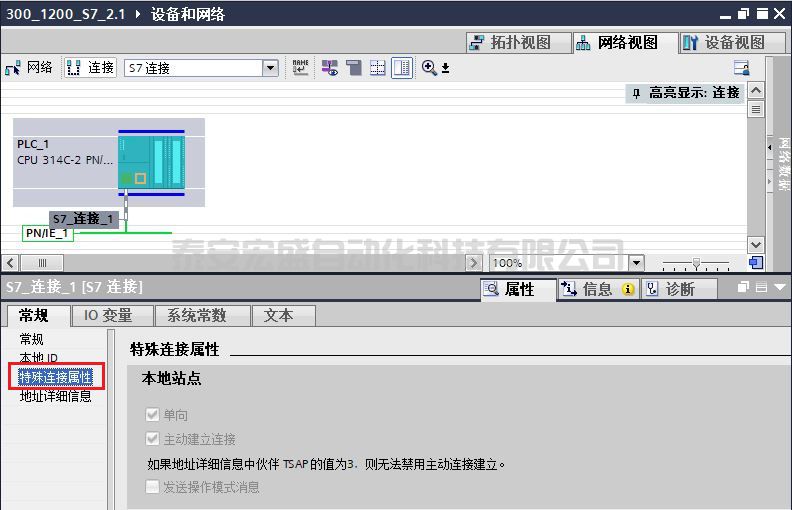

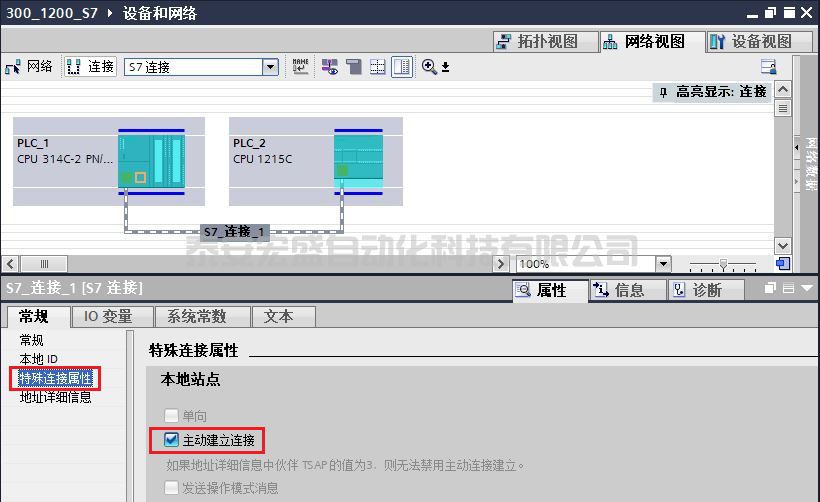

（6）在屬性的常規選項卡中的"特殊連接屬性"欄，可查看特殊連接屬性，如圖 12 所示。

圖 12. 連接屬性

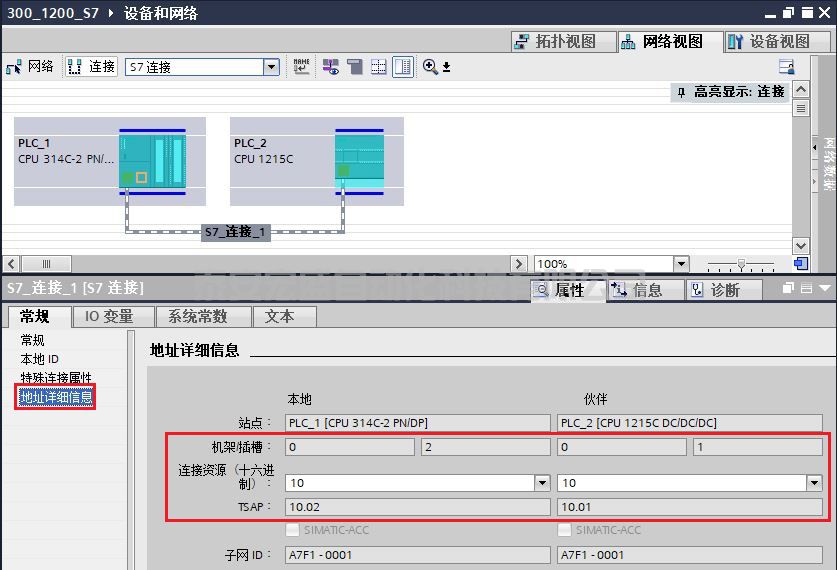

（7）在屬性的常規選項卡中的"地址詳細信息"欄，可查看連接的 TSAP 號，如圖 13 所示。

圖 13. 查看通訊雙方的 TSAP 號

2. 檢查連接狀態

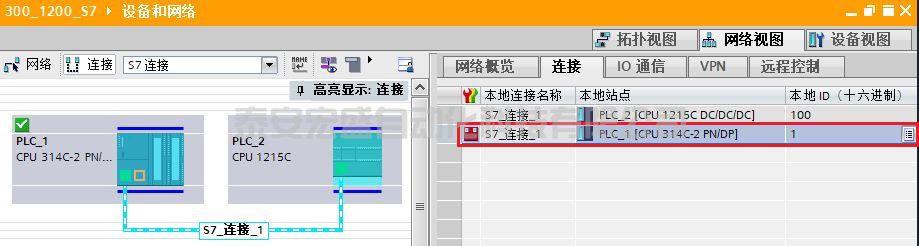

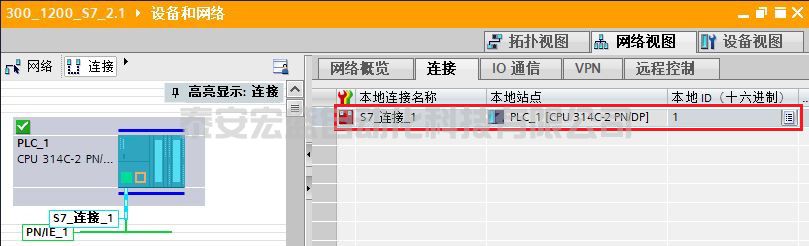

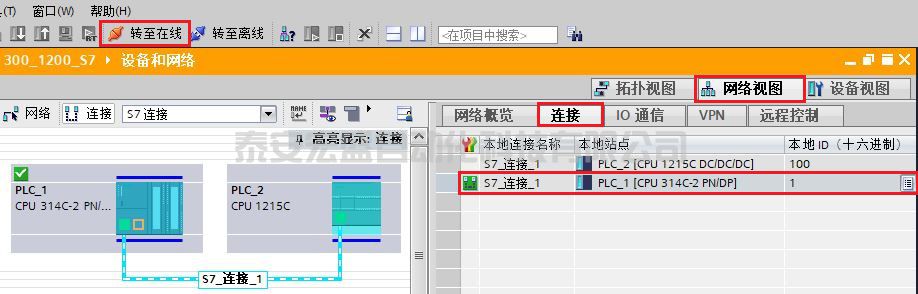

（1）配置完網絡連接，分別對 S7-300 和 S7-1200 編譯保存并下載。下載完成后，可點擊"轉至在線"按鈕，在“網絡視圖”的“連接”選項卡中查看連接狀態，如圖 14 所示，本地連接名稱“S7_連接_1”左側有綠色標志，則表示組態的連接已經成功建立。

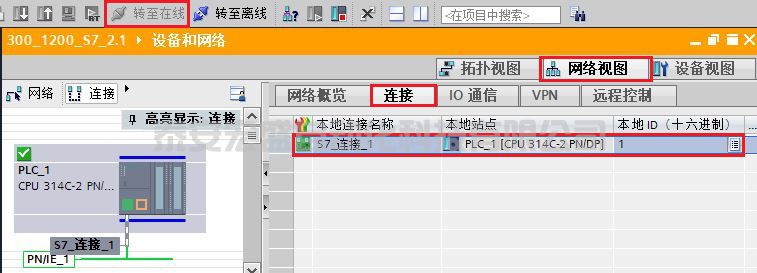

圖 14. 通訊連接已建立

（2）如果出現如圖 15 所示的情況，本地連接名稱“S7_連接_1”左側有紅色標志，則說明連接沒有建立，請檢查網線的連接、IP 地址等。

圖 15. 通訊連接未建立

1.3 S7-300 側和 S7-1200 側軟件編程

1. S7-300 側軟件編程

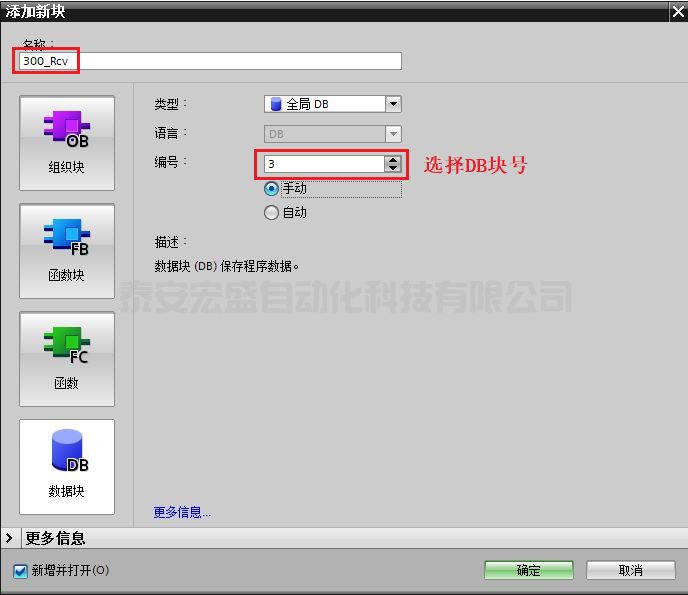

（1）創建并定義 S7-300 的接收數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 16，17 所示。

圖 16. 創建接收數據區 DB 塊

圖 17. 定義接收數據區為字節類型的數組

（2）創建并定義 S7-300 的發送數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 18，19 所示。

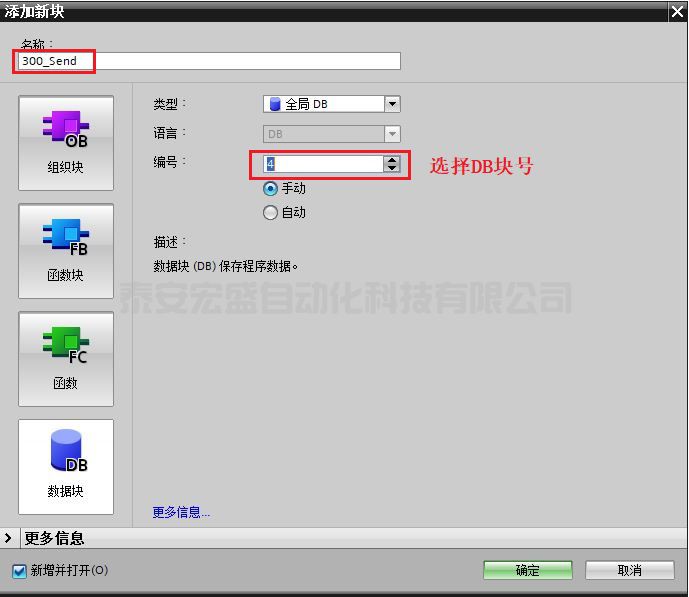

圖 18. 創建發送數據區 DB 塊

圖 19. 定義發送數據區為字節類型的數組

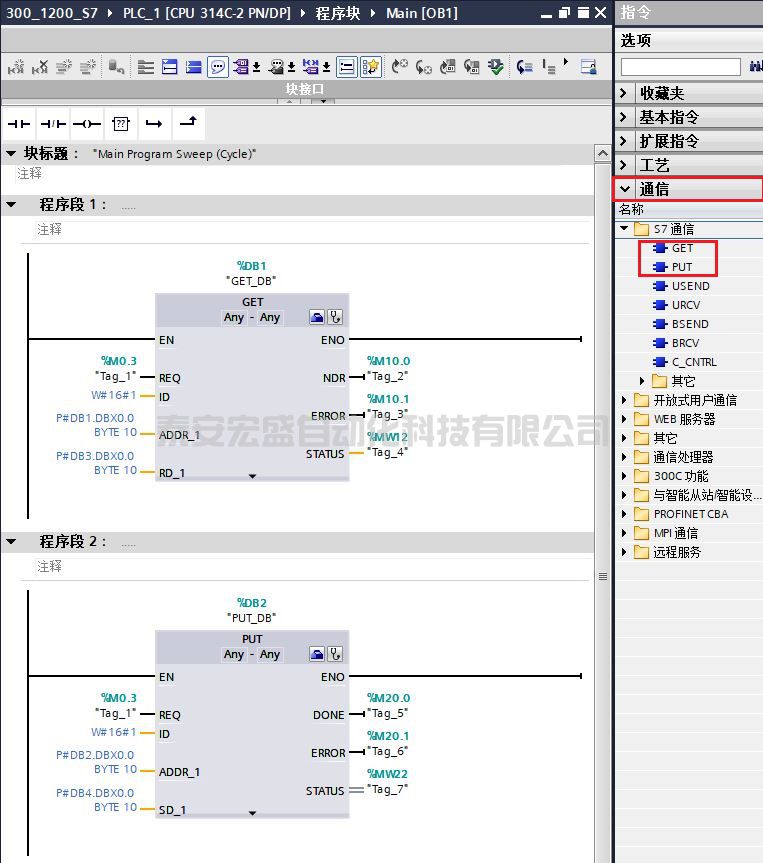

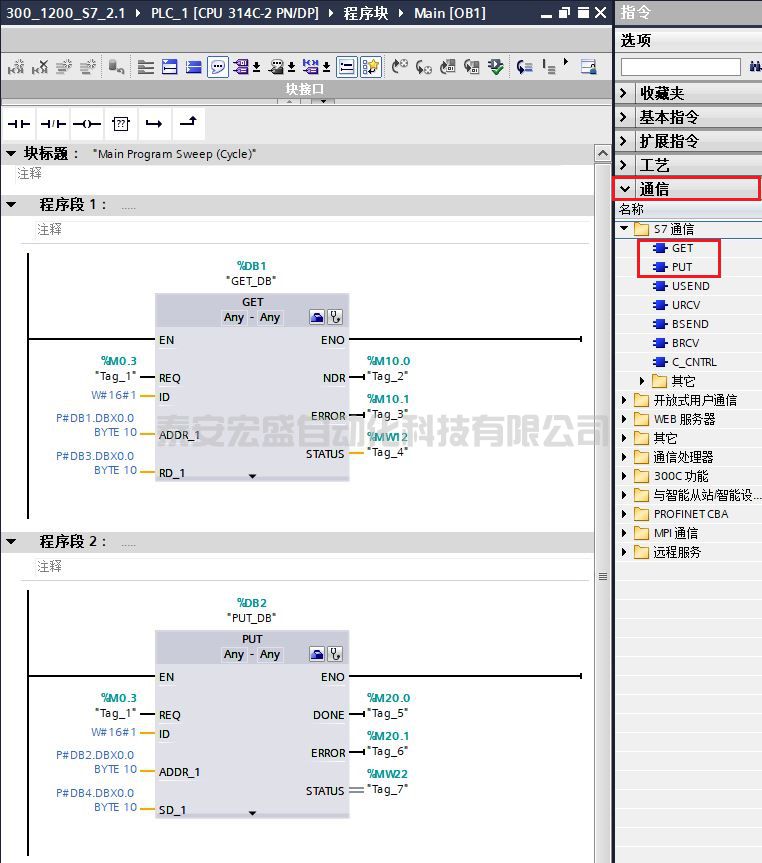

（3）在 OB1 中，從“指令” >“通信” >“S7 通信”下，調用 GET、PUT 通信指令，程序調用如圖 20 所示。

圖 20. 程序調用功能

（4）GET 功能塊使用背景數據塊 DB1，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

（5）PUT功能塊使用背景數據塊 DB2，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

2. S7-1200 側軟件編程

（1）創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 21，22，23 所示。

圖 21. 創建接收數據區 DB 塊

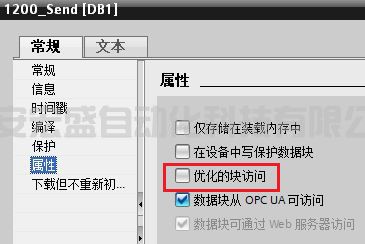

圖 22. 設置發送數據區 DB 塊屬性

圖 23. 定義發送數據區為字節類型的數組

（2）創建并定義 S7-1200 的接收數據區 DB 塊。

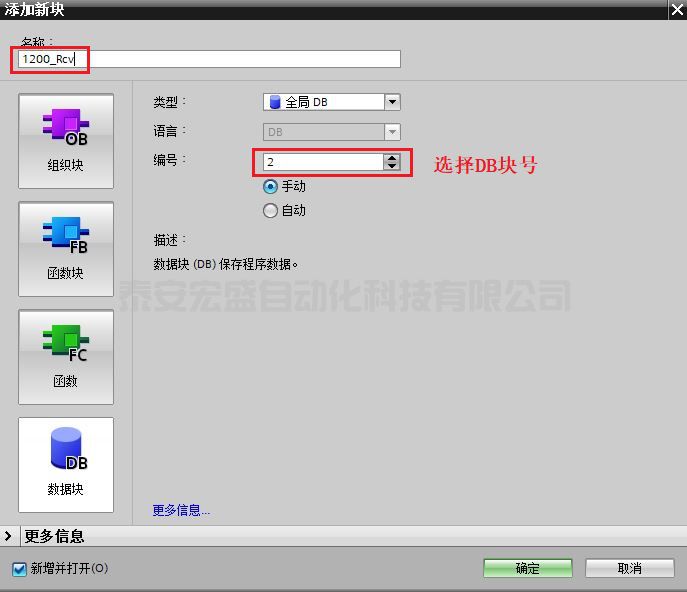

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 24，25，26 所示。

圖 24. 創建接收數據區 DB 塊

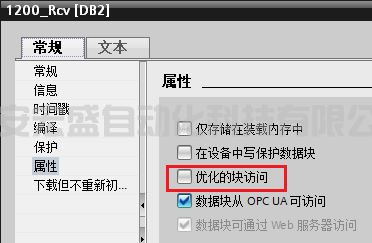

圖 25. 設置接收數據區 DB 塊屬性

圖 26. 定義接收數據區為字節類型的數組

1.4 下載程序并監控通信結果

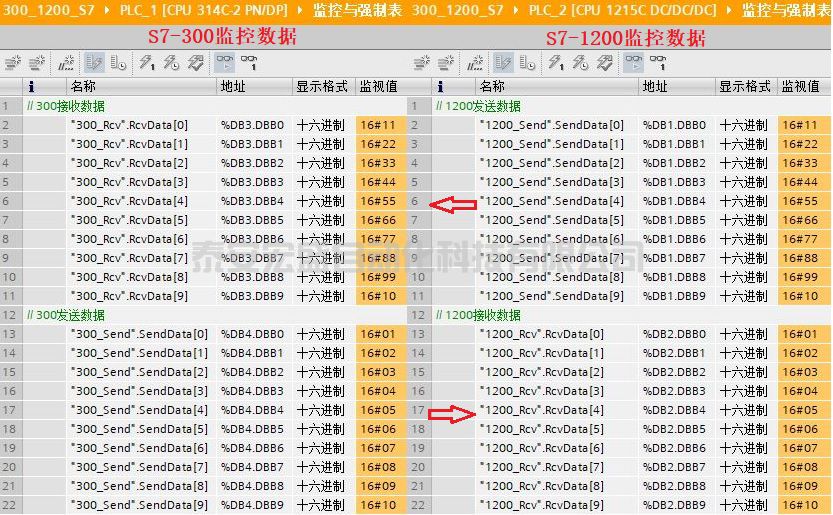

下載兩個 CPU 中的程序，實現兩個 CPU 之間數據交換，監控結果如圖 27 所示。

圖 27. 監控結果

二. 第二種情況（S7-1200 與 S7-300 不在同一個 TIA Portal 項目）

使用 TIA Portal 在一個項目中，新建一個 S7-300 站點，在另一個項目中，新建一個 S7-1200 站點，然后做 S7 通訊。

2.1 S7-300 側通信的編程，連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。

2. 添加硬件并命名 PLC

然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-300 CPU 添加到機架上，命名為 PLC_1，如圖 28 所示。

圖 28. 添加新設備

為了編程方便，使用 CPU 屬性中定義的時鐘位，定義方法如下：

在 “項目樹” > “PLC_1” > “設備組態” 中，選中 CPU ，然后在下面的屬性窗口中，“屬性” > “時鐘存儲器” 下，將時鐘位定義在 MB0，如圖 29 所示。時鐘位程序主要使用 M0.3，它是以 2Hz 的速率在 0 和 1 之間切換的一個位，可以使用它去自動激活發送任務。

圖 29. 時鐘位

3. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配IP 地址為 192.168.0.2 ，子網掩碼為 255.255.255.0，選擇子網“PN/IE_1”，如圖 30 所示。

圖 30. 分配 IP 地址

2.2 S7-1200 側通信的編程，連接參數及通信參數的配置

1．使用 TIA Portal 軟件新建項目，添加新設備并命名 PLC_2

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-1200 CPU 添加到機架上，命名為 PLC_2，如圖 31 所示。

圖 31. 添加新設備

2. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.1 ，子網掩碼為 255.255.255.0，選擇子網“PN/IE_1”，如圖 32 所示。

圖 32. 分配 IP 地址

3. 激活 CPU 連接機制屬性

激活允許來自遠程對象的 PUT/GET 通信訪問，參見連接機制。

2.3 S7-300 側通信的編程，連接參數及通信參數的配置

1. 網絡組態

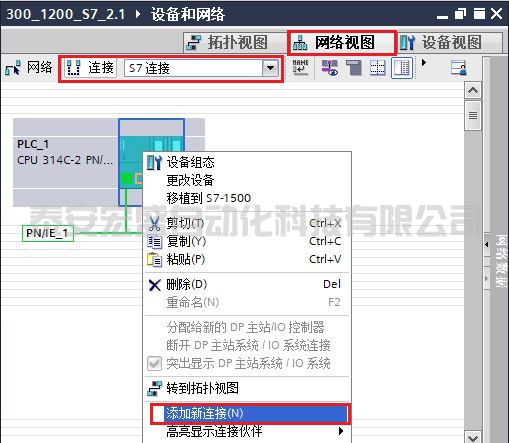

（1）打開 “網絡視圖” 配置網絡，首先點中左上角的“連接”圖標，選擇“S7 連接”，然后選中 S7-300 CPU，右鍵選擇“添加新連接”添加新的連接，如圖 33 所示。

圖 33. 添加連接

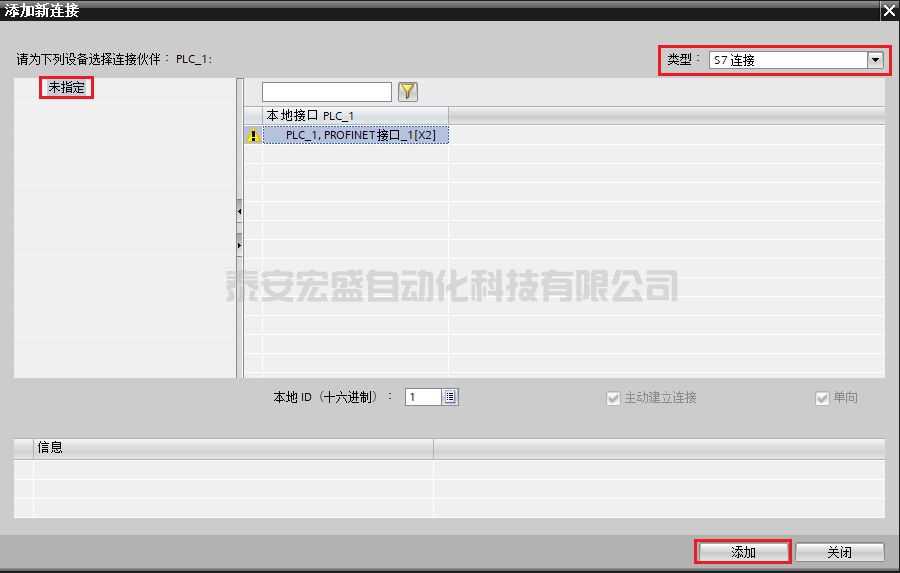

（2） 然后在“添加新連接”窗口中，選擇“未指定”，然后點擊“添加”建立 S7 連接，如圖 34 所示。

圖 34. 選擇連接伙伴

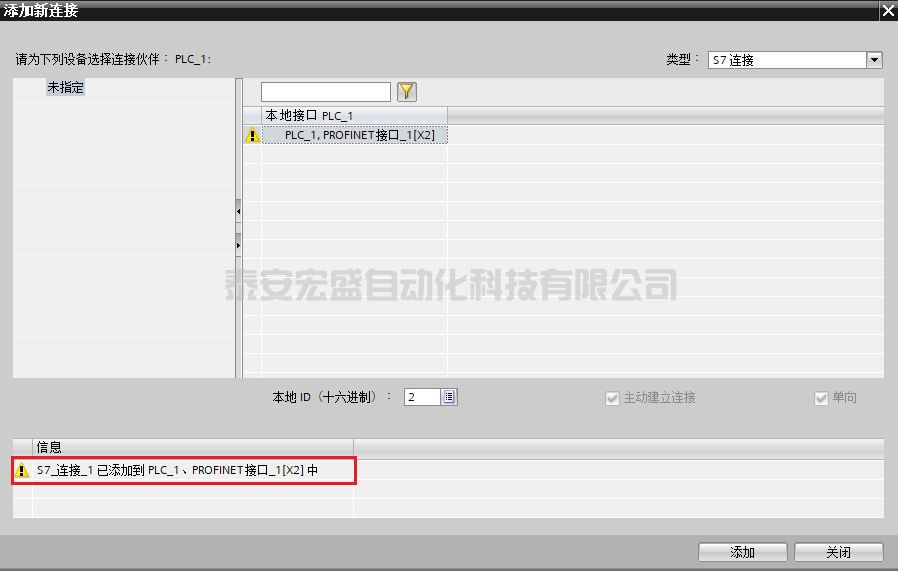

（3）在信息欄里顯示連接已添加，如圖 35 所示，點擊"關閉"即可。

圖 35. 創建新連接

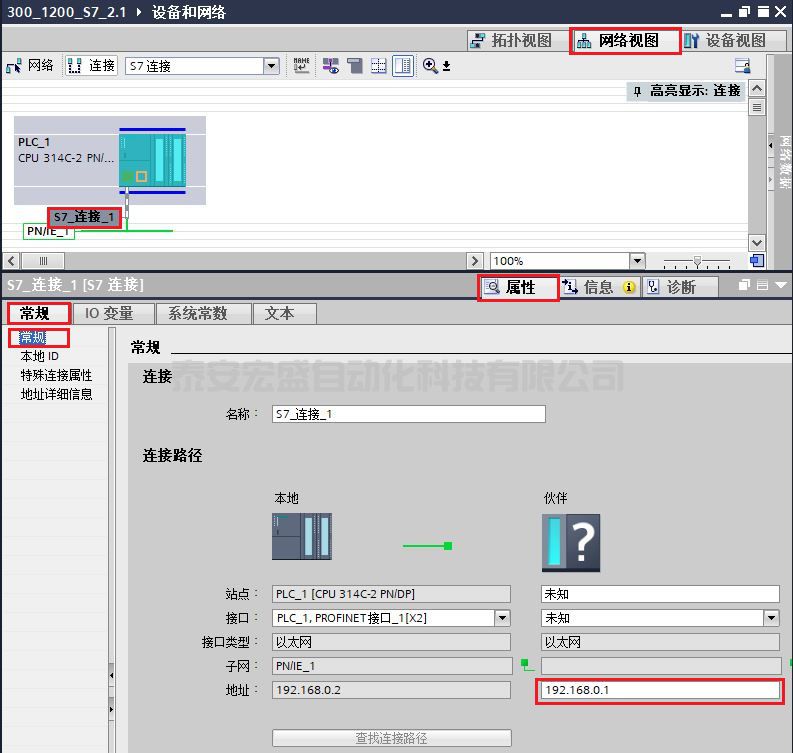

（4）在“網絡視圖”中，鼠標選中剛剛生成的"S7_連接_1"，在屬性的常規選項卡中的"常規"欄，設置伙伴方的 IP 地址，如本例中的 192.168.0.1，如圖 36 所示。

圖 36. S7 連接常規信息

（5）在屬性的常規選項卡中的"本地 ID "欄，可查看連接的 ID 號，如圖 37 所示。

圖 37. 連接 ID 號

（6）在屬性的常規選項卡中的"特殊連接屬性"欄，可查看特殊連接屬性，如圖 38 所示。

圖 38. 連接屬性

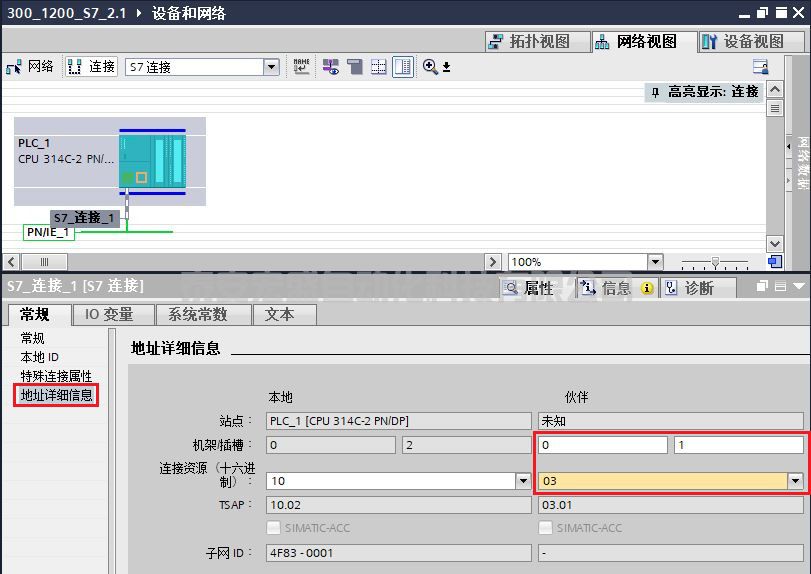

（7）在屬性的常規選項卡中的"地址詳細信息"欄，可定義伙伴方的 TSAP 號，如圖 39 所示。

圖 39. 定義伙伴方的 TSAP 號

注意：S7-1200 預留給 S7 連接兩個 TSAP 地址：03.01 和 03.00

2. 檢查連接狀態

（1）配置完網絡連接，分別對 S7-300 和 S7-1200 編譯保存并下載。下載完成后，可點擊"轉至在線"按鈕，在“網絡視圖”的“連接”選項卡中查看連接狀態，如圖 40 所示，本地連接名稱“S7_連接_1”左側有綠色標志，則表示組態的連接已經成功建立。

圖 40. 通訊連接已建立

（2）如果出現如圖 41 所示的情況，本地連接名稱“S7_連接_1”左側有紅色標志，則說明連接沒有建立，請檢查網線的連接、IP 地址等。

圖 41. 通訊連接未建立

2.4 S7-300 側和 S7-1200 側軟件編程

1. S7-300 側軟件編程

（1）創建并定義 S7-300 的接收數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 42，43 所示。

圖 42. 創建接收數據區 DB 塊

圖 43. 定義接收數據區為字節類型的數組

（2）創建并定義 S7-300 的發送數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 44，45 所示。

圖 44. 創建發送數據區 DB 塊

圖 45. 定義發送數據區為字節類型的數組

（3）在 OB1 中，從“指令” >“通信” >“S7 通信”下，調用 GET、PUT 通信指令，程序調用如圖 46 所示。

圖 46. 程序調用功能

（4）GET 功能塊使用背景數據塊 DB1，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

（5）PUT 功能塊使用背景數據塊 DB2，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

2. S7-1200 側軟件編程

（1）創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 47，48，49 所示。

圖 47. 創建接收數據區 DB 塊

圖 48. 設置發送數據區 DB 塊屬性

圖 49. 定義發送數據區為字節類型的數組

（2）創建并定義 S7-1200 的接收數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 50，51，52 所示。

圖 50. 創建接收數據區 DB 塊

圖 51. 設置接收數據區 DB 塊屬性

圖 52. 定義接收數據區為字節類型的數組

2.5 下載程序并監控通信結果

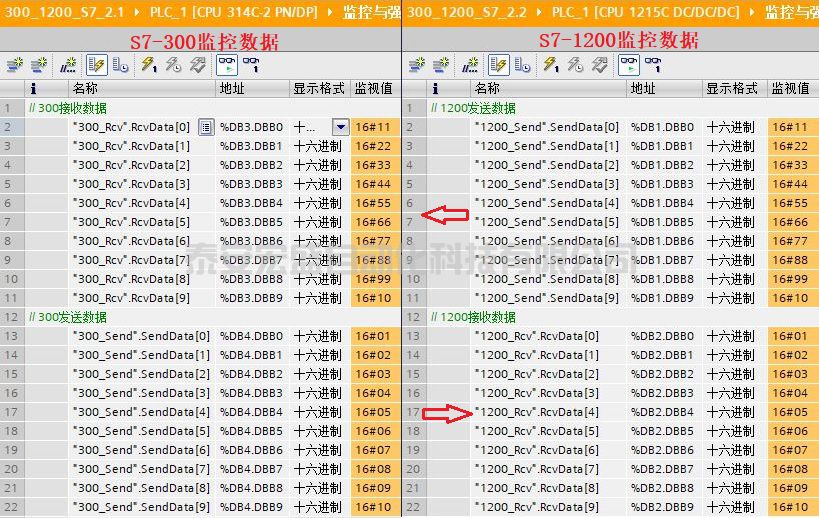

下載兩個 CPU 中的程序，實現兩個 CPU 之間數據交換，監控結果如圖 53 所示。

圖 53. 監控結果

三. 第三種情況（S7-1200 在TIA Portal 項目中，S7-300 在 STEP7 項目中）

使用 STEP7，新建一個 S7-300 站點，使用 TIA Portal，新建一個 S7-1200 站點，然后做 S7 通訊。

3.1 S7-300 側通信的編程，連接參數及通信參數的配置

1. 創建 PLC 項目

在STEP7 中創建一個項目并插入 CPU314C-2PN/DP 站。操作步驟如下：

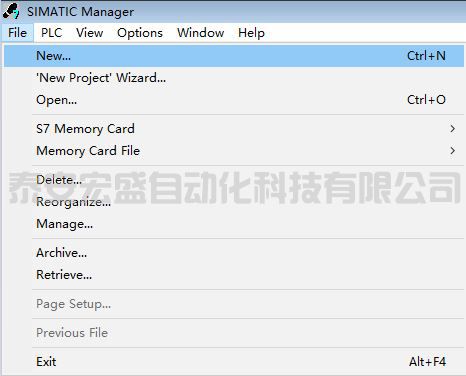

(1) 打開 STEP7，在“File” 菜單中選擇“New…” 選項，如圖 54 所示。

圖 54. 新建項目

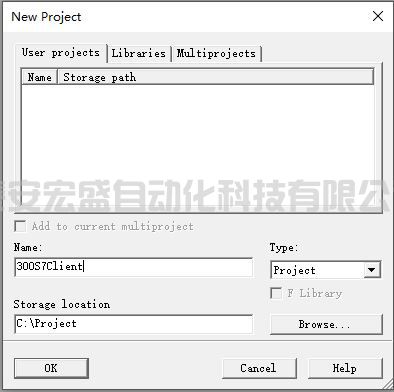

(2) 在彈出的創建新項目窗口里輸入項目名為“ 300S7Client”，然后點擊“ OK”按鈕，如圖 55 所示。

圖 55. 輸入項目名稱

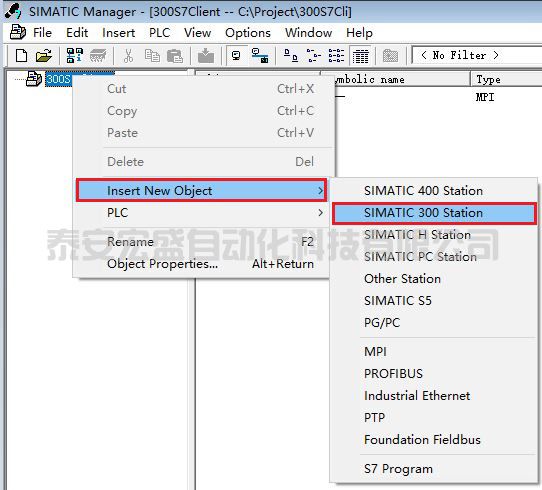

(3) 在 300S7Client 下點擊右鍵“ Insert New Object”，選擇“ SIMATIC 300 Station”，如圖 56 所示。

圖 56. 插入 S7-300 站點

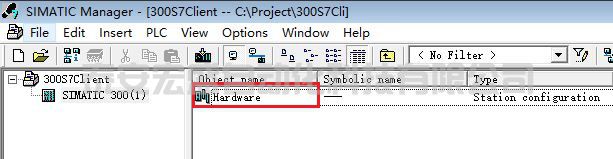

(4) 雙擊“ Hardware”打開硬件組態，如圖 57 所示。

圖 57. 硬件組態

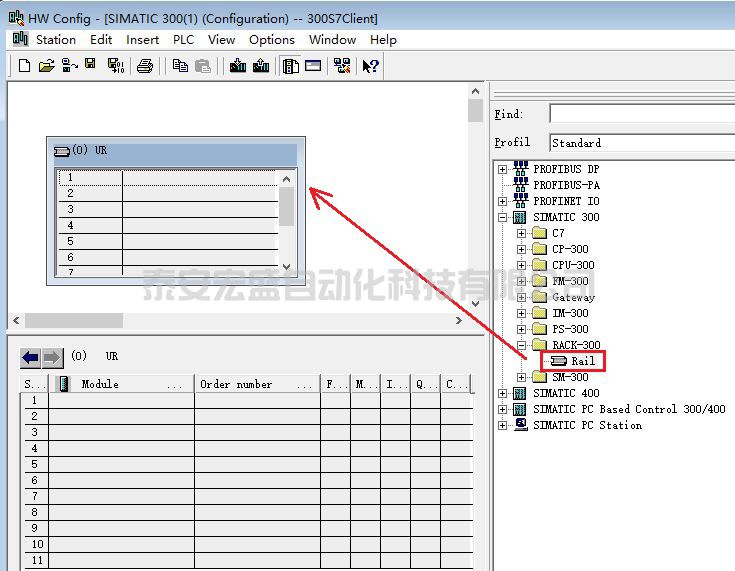

(5) 插入S7-300 導軌，如圖 58 所示。

圖 58. 插入S7-300 導軌

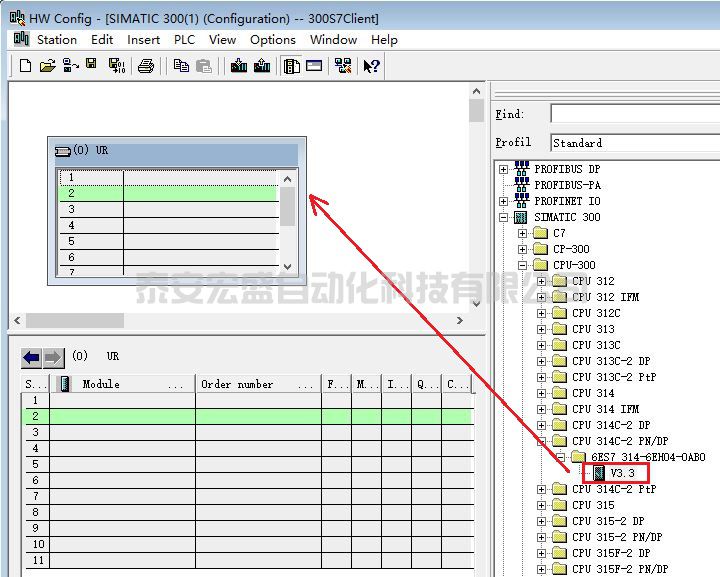

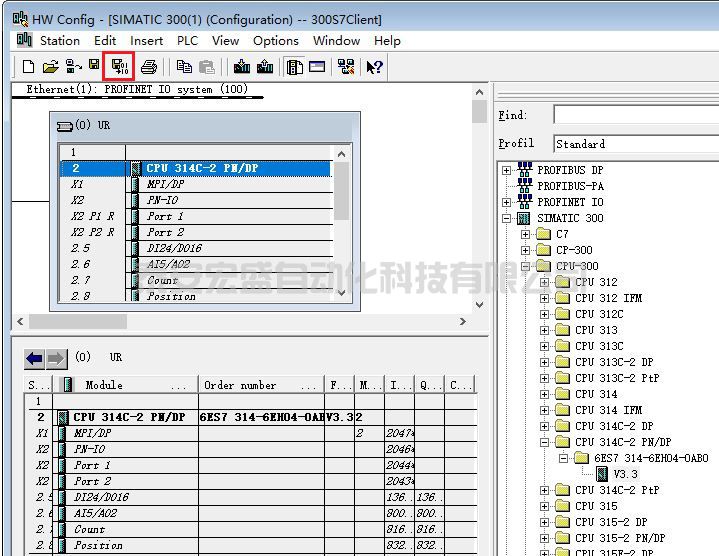

(6) 插入S7-300 CPU，與實際CPU 一致：6ES7 314-6EH04-0AB0 V3.3，如圖 59 所示。

圖 59. 插入S7-300 CPU

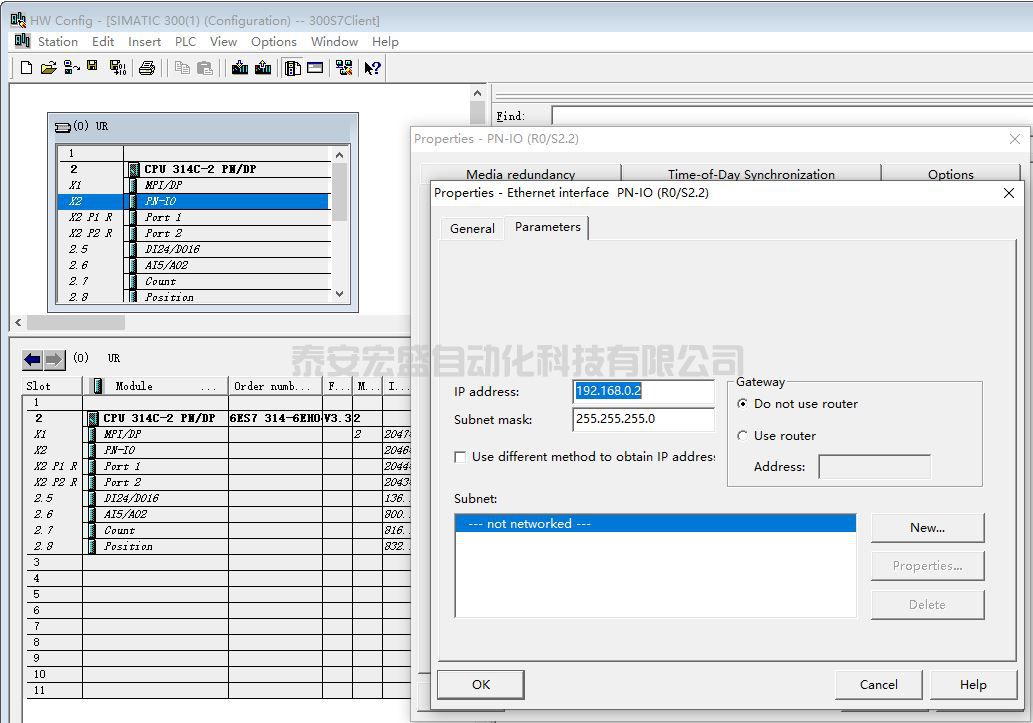

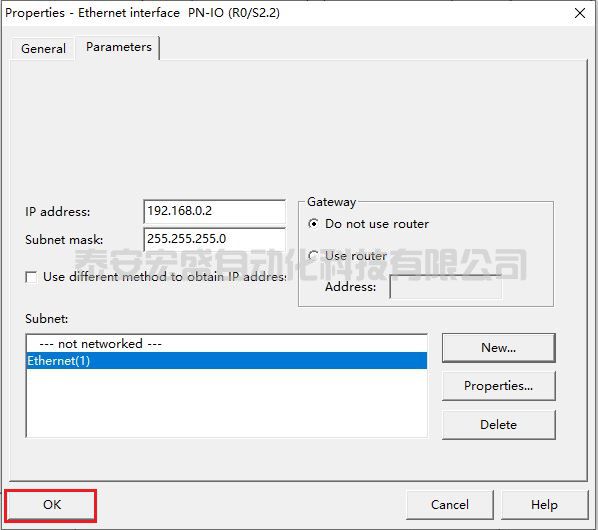

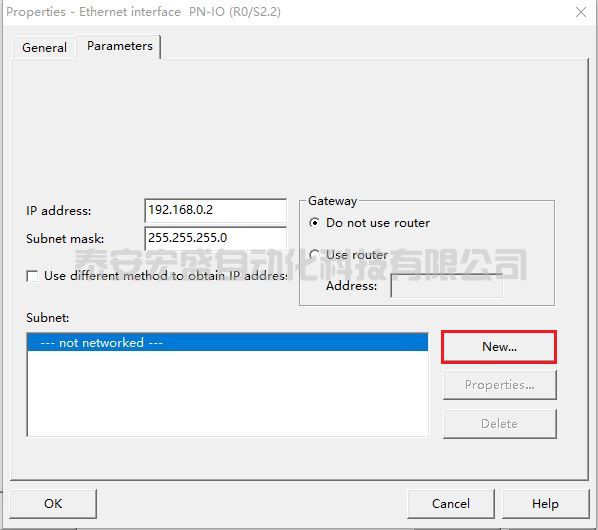

(7) 在彈出的“ Properties-Ethernet interface PN-IO”對話框的“ Parmeters”選項卡中為以太網接口設置 IP 地址192.168.0.2 和子網掩碼 255.255.255.0，如圖 60 所示。

圖 60. 設置IP地址和子網掩碼

(8) 點擊“ New...”新建子網，如圖 61 所示。

圖 61. 新建子網

(9) “ New subnet Industrial Ethernet”對話框下Name： Ethernet(1)，如圖 62 所示。

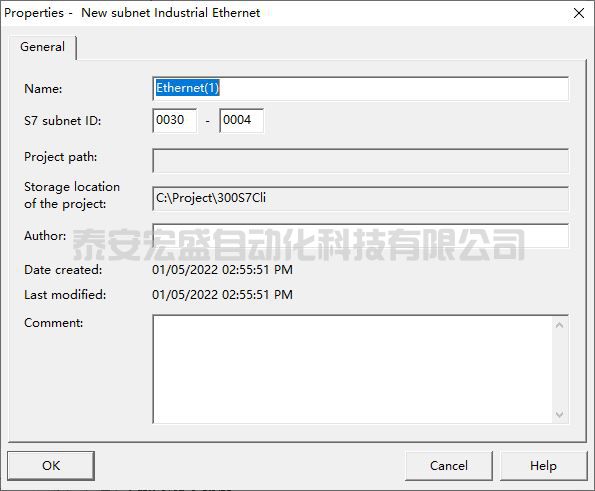

圖 62. 子網名稱

(10) 新建 子網后，點擊“ OK”，如圖 63 所示。

圖 63. 確認子網

(11) 點擊“ Save and Compile”按鈕。編譯保存硬件組態信息，如圖 64 所示。

圖 64. 保存并編譯硬件組態

3.2 S7-1200 側通信的編程，連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目”。

2. 添加硬件并命名 PLC

然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-1200 CPU 添加到機架上，命名為 PLC_2，如圖 65 所示。

圖 65. 添加新設備

3. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.1 ，子網掩碼為 255.255.255.0，選擇子網“PN/IE_1”，如圖 66 所示。

圖 66. 分配 IP 地址

4. 激活 CPU 連接機制屬性

激活允許來自遠程對象的 PUT/GET 通信訪問，參見連接機制。

5. 下載組態

對 CPU 硬件組態進行保存編譯下載。

3.3 S7-300 側通信的編程，連接參數及通信參數的配置

1. 網絡組態

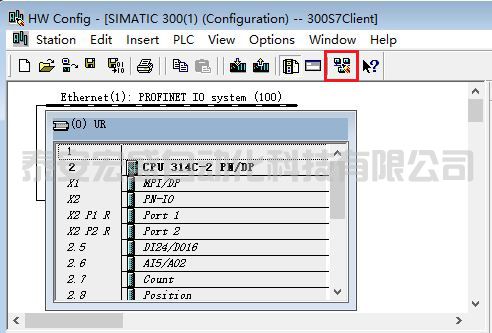

（1）點擊快捷菜單中的 Configure Network 按鈕進入 Netpro 視圖，如圖 67 所示。

圖 67. 點擊 Configure Network 按鈕

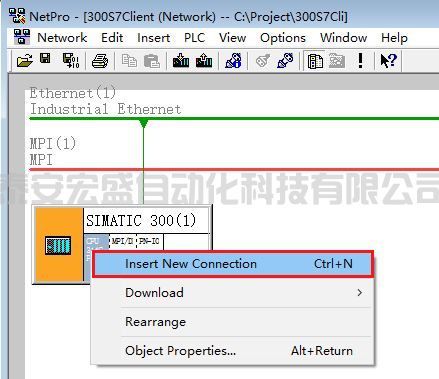

（2）在 Netpro 視圖的 CPU 上點右鍵選擇 Insert New Connection 添加新連接，如圖 68 所示。

圖 68. 添加新連接

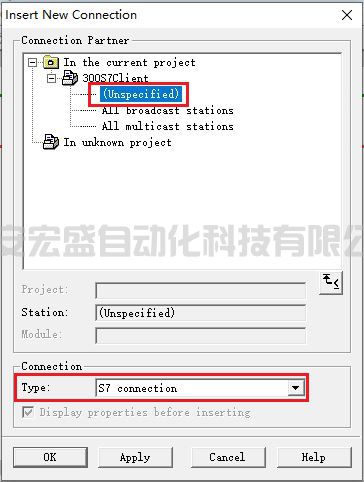

（3）通訊伙伴選擇非指定（Unspecified），通訊類型選擇 S7 connection，如圖 69 所示。

圖 69. 選擇通信伙伴和通信類型

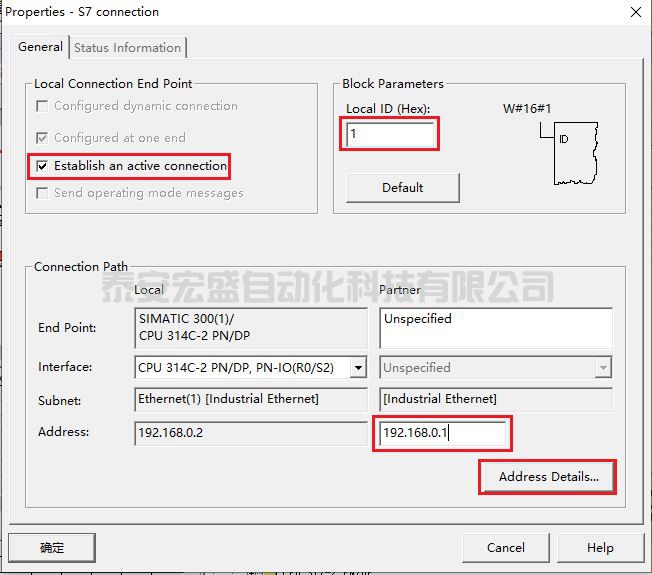

（4）點擊“OK”按鈕后，在彈出的屬性窗口中勾選單端組態（Establish an active connection），并填寫通信伙伴的 IP 地址，注意 Local ID 編號，本例保持默認值 1，如圖 70 所示。之后點擊地址詳細按鈕（Address Details...）。

圖 70. S7 連接屬性

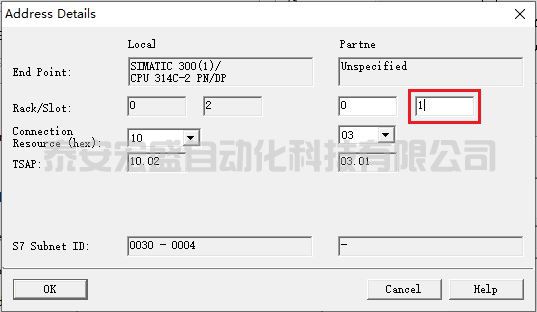

（5）在地址詳細信息對話框中填寫通信伙伴 CPU 的機架號和槽號，槽號設置為 0 或 1。點擊“OK”按鈕，如圖 71 所示。

圖 71. S7 地址詳細信息

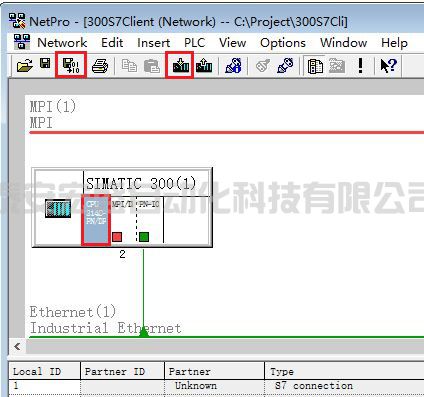

（6）選中 CPU，先編譯再下載，如圖 72 所示。

圖 72. 編譯下載

2. 檢查連接狀態

（1）下載完成后，可點擊"激活連接狀態"按鈕，查看連接狀態，如圖 73 所示，則表示組態的連接已經成功建立。

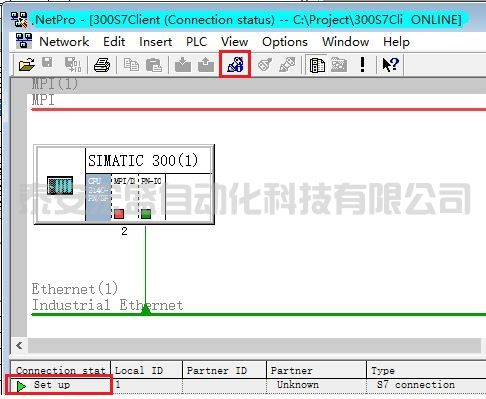

圖 73. 連接已建立

（2）如果出現如圖 74 所示的情況，則說明連接沒有建立，請檢查網線的連接、IP 地址等。

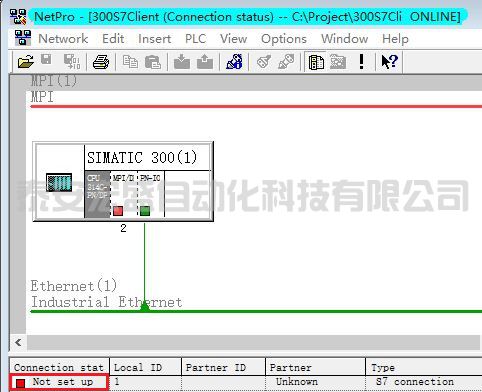

圖 74. 連接未建立

3.4 S7-300 側和 S7-1200 側軟件編程

1. S7-300 側軟件編程

1.1 添加指令塊

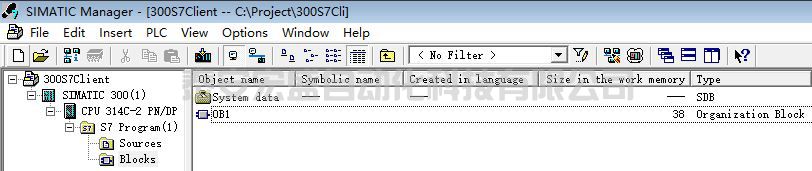

（1）查看SIMATIC Manager> Blocks，生成了 OB1，如圖 75 所示。

圖 75. 查看 Blocks

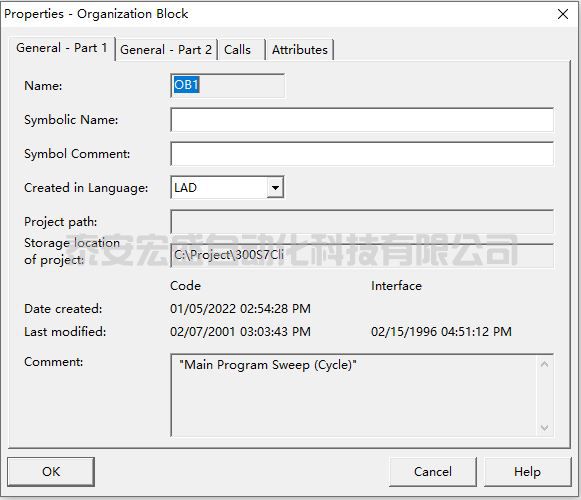

(2) 雙擊OB1 進入，如圖 76 所示。

圖 76. 點擊 OB1

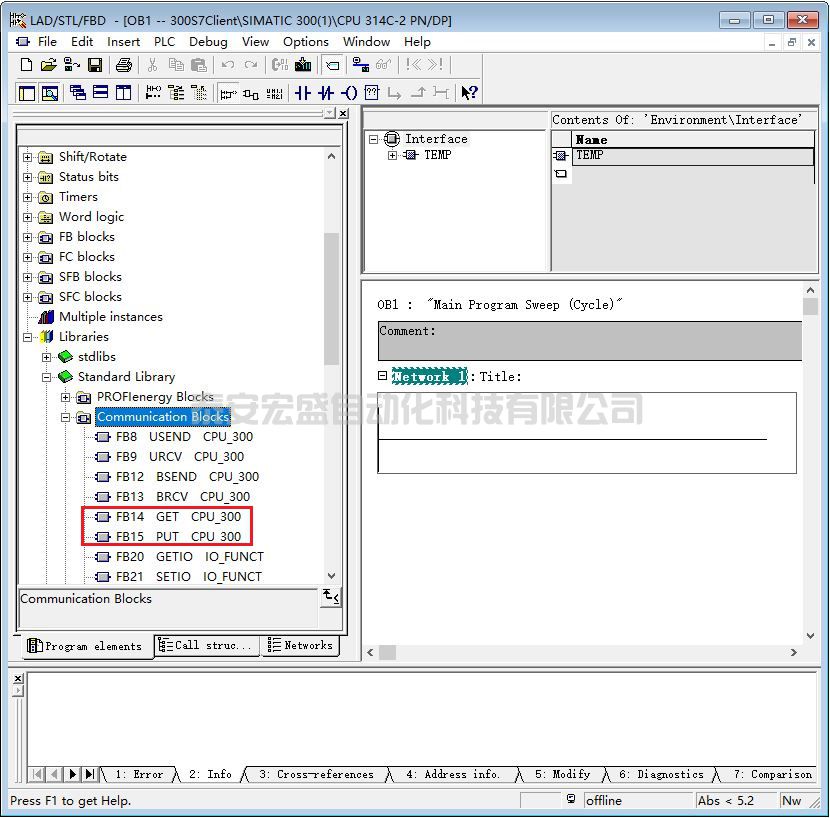

(3) 需要的功能塊，如圖 77 所示。

圖 77. 查找功能塊

(4) 插入FB14 GET，如圖 78 所示

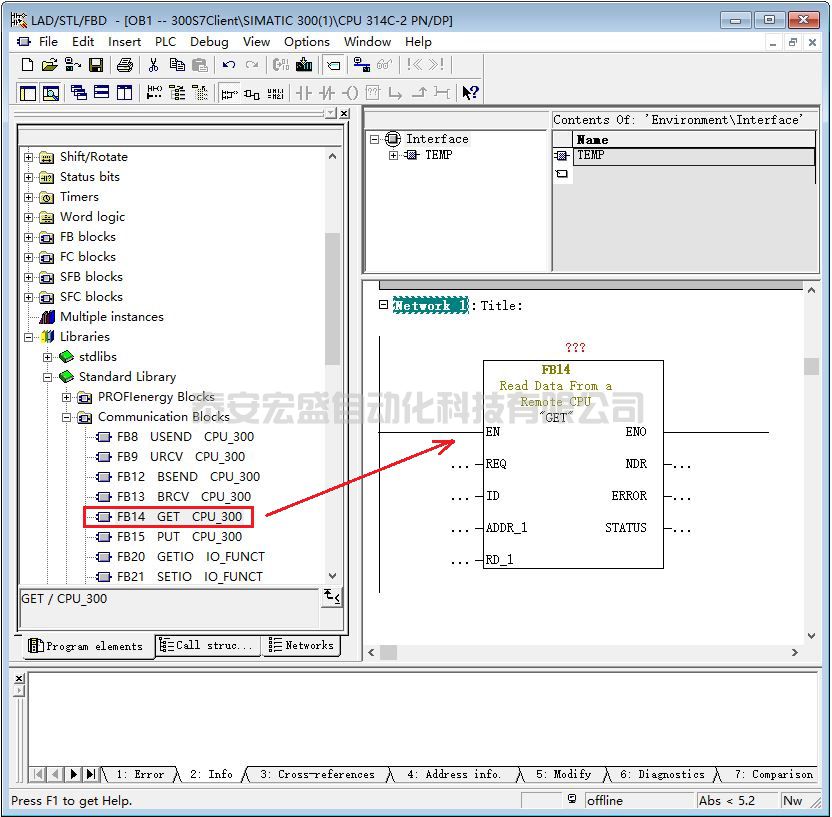

圖 78. 插入FB14

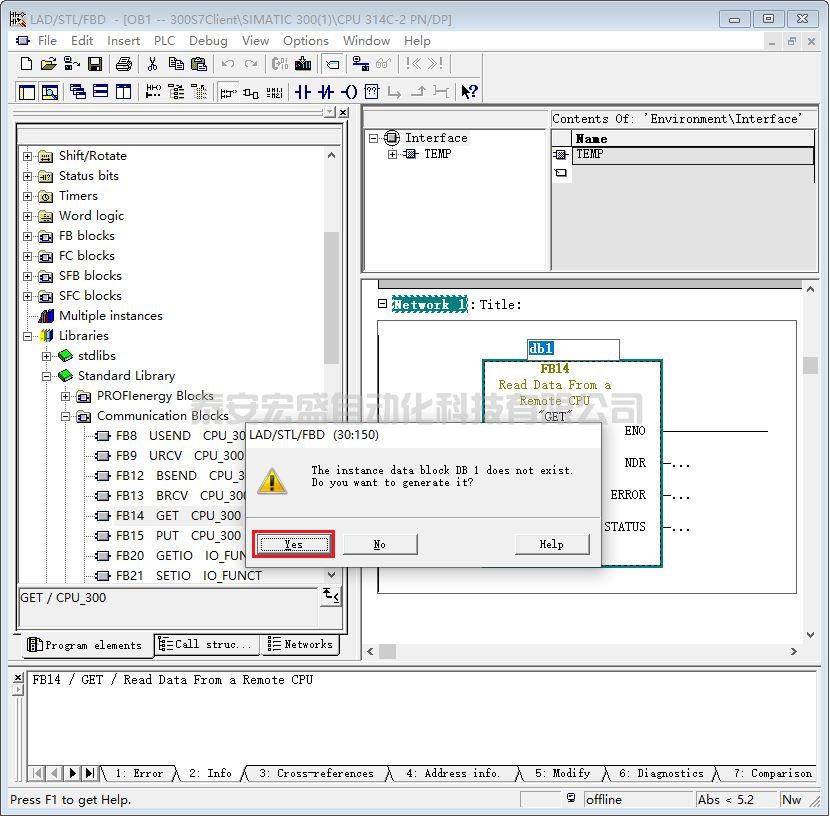

(5) 添加背景 DB，如圖 79 所示。

圖 79. 添加背景 DB

注意：

功能塊 FB15 PUT 的插入方法和 FB14 GET 相同。

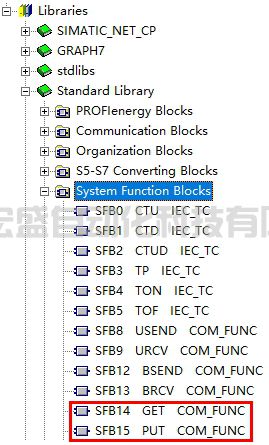

如果是 S7-400 PN/CP，需要插入 SFB 14 GET 與 SFB 15 PUT，位置如圖 80 所示。

圖 80. SFB 14/SFB 15

1.2 創建并定義 S7-300 的接收數據區 DB 塊。

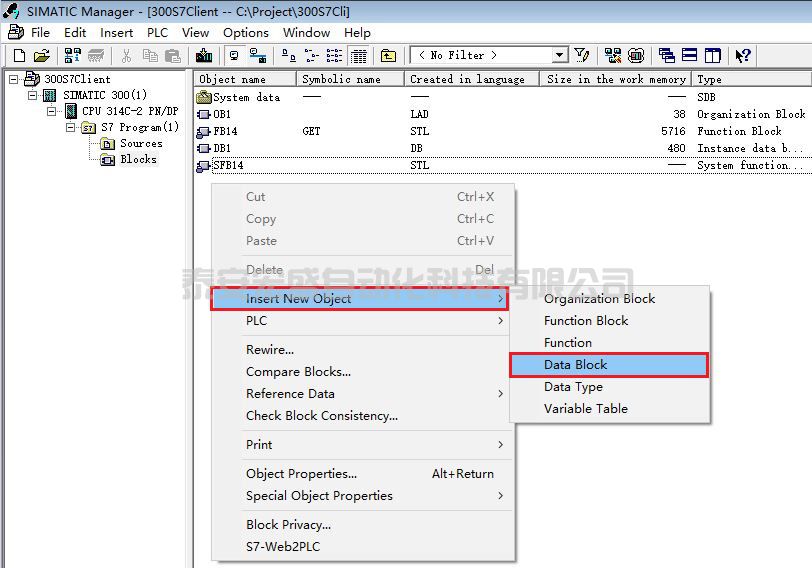

（1）添加Data Block，如圖 81 所示。

圖 81. 添加數據塊

(2) 添加共享DB3，作為接收數據區，如圖 82 所示。

圖 82. 定義接收數據塊

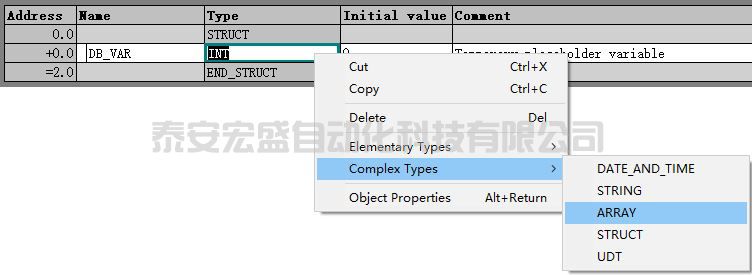

(3) 添加變量，類型為數組，如圖 83 所示。

圖 83. 修改數據類型

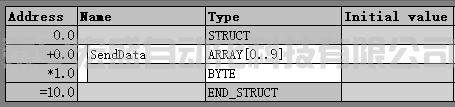

(4) 添加10個BYTE 的數組變量，如圖 84 所示。

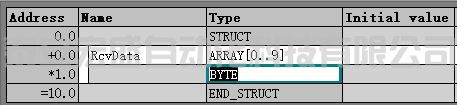

圖 84. 定義變量

1.3 創建并定義 S7-300 的發送數據區 DB 塊。

（1）添加Data Block，如圖 85 所示。

圖 85. 添加數據塊

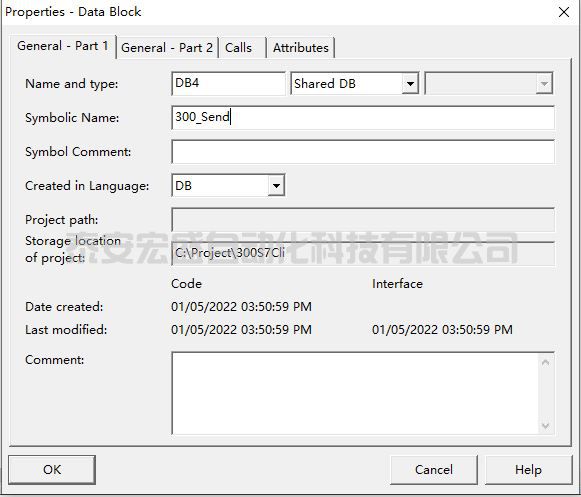

(2) 添加共享DB4，作為發送數據區，如圖 86 所示。

圖 86. 定義發送數據塊

(3) 添加變量，類型為數組，如圖 87 所示。

圖 87. 修改數據類型

(4) 添加 10個BYTE 的數組變量，如圖 88 所示。

圖 88. 定義變量

1.4 定義時鐘存儲器

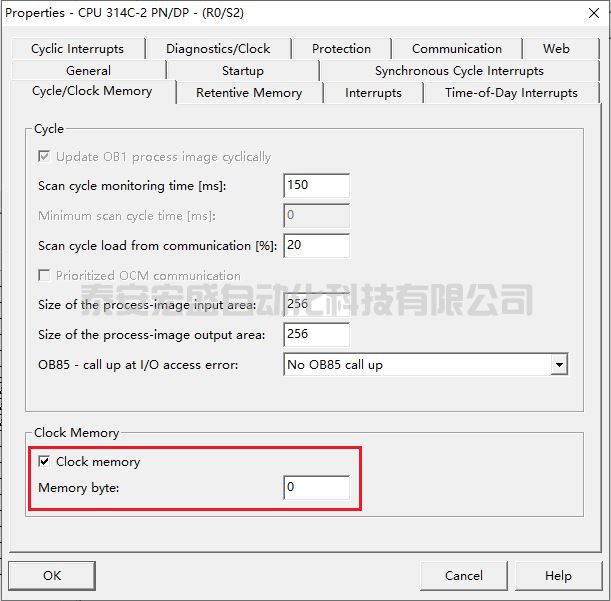

（1）在 S7-300 項目的 Hardware 中，右鍵點擊 CPU，選擇 Object Properties>Cycle/Clock Memory，勾選“Clock memory”，輸入Memory byte，如圖 89 所示。

圖 89. 使用時鐘存儲器

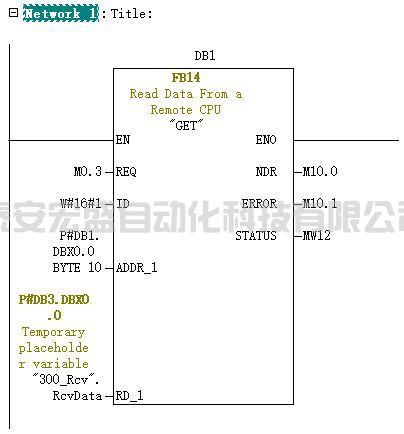

1.5 填寫 GET 和 PUT 指令的引腳，程序調用如圖 90 所示.

圖 90. 程序調用功能

（1）GET 功能塊使用背景數據塊 DB1，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

（2）PUT 功能塊使用背景數據塊 DB2，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

2. S7-1200 側軟件編程

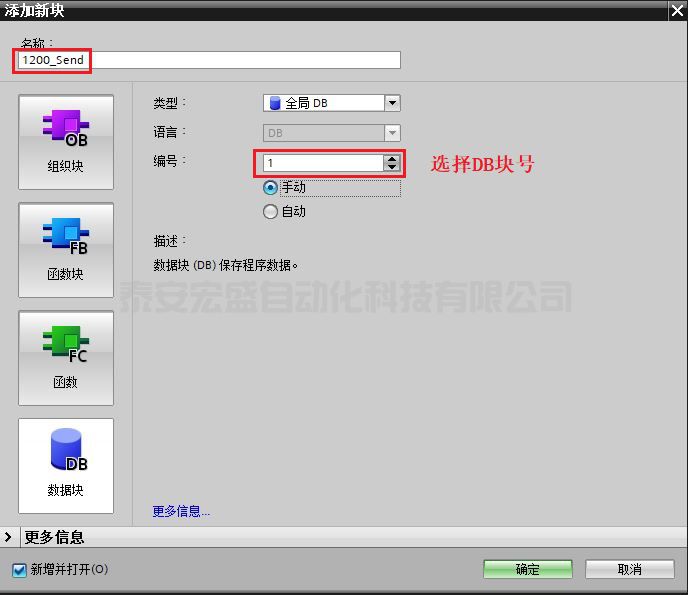

（1）創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 91，92，93 所示。

圖 91. 創建接收數據區 DB 塊

圖 92. 設置發送數據區 DB 塊屬性

圖 93. 定義發送數據區為字節類型的數組

（2）創建并定義 S7-1200 的接收數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 94，95，96 所示。

圖 94. 創建接收數據區 DB 塊

圖 95. 設置接收數據區 DB 塊屬性

圖 96. 定義接收數據區為字節類型的數組

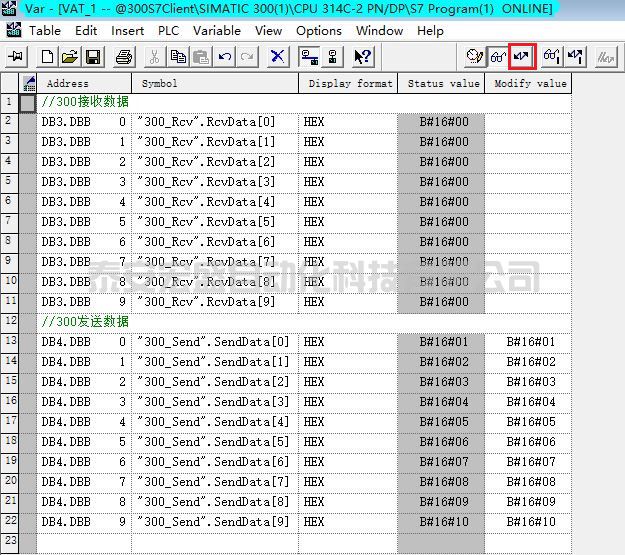

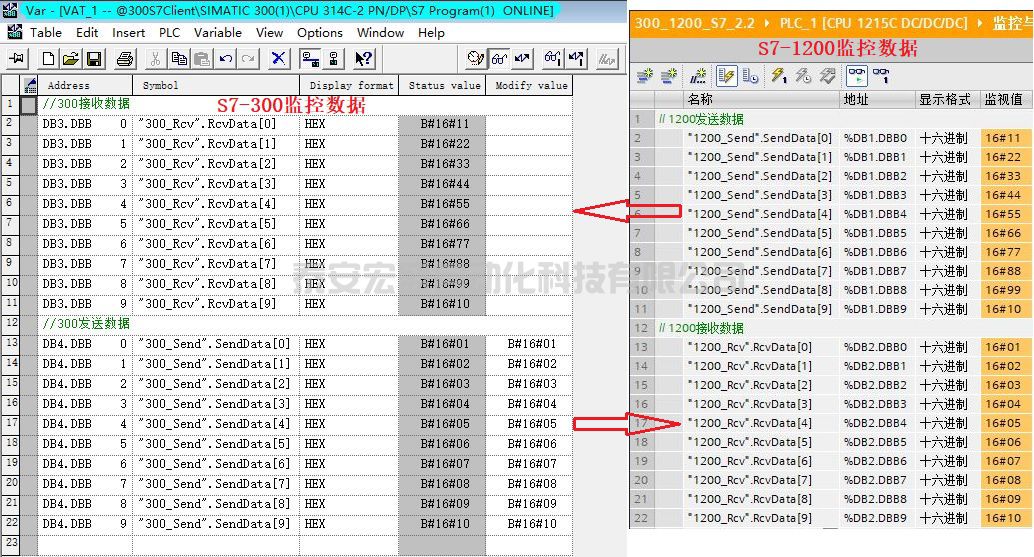

3.5 下載程序并監控通信結果

下載兩個 CPU 中的程序，實現兩個 CPU 之間數據交換：

(1) 寫入 16進制數據“ 01 02 03 04 05 06 07 08 09 10”，如圖 97 所示。

圖 97.CPU314C-2PN/DP 寫入數據

（2）監控結果如圖 98 所示。

圖 98. 監控結果

四. 附加說明

請注意，如果使用固件版本為 V4.0 以上的 S7-1200 CPU 作為服務器，則需要如下額外設置，才能保證 S7 通信正常。

點開作為 S7 服務器的 S7-1200 CPU 的設備組態，“屬性->常規->防護與安全”（V14 及以前是“屬性->常規->保護”）里“連接機制”一項需要勾選“允許來自遠程對象的 PUT/GET 通信訪問”（V14 及以前是“允許從遠程伙伴（PLC\HMI\OPC\...)使用 PUT/GET 通信訪問”），如圖 99 所示：

圖 99. 通信保護設置
