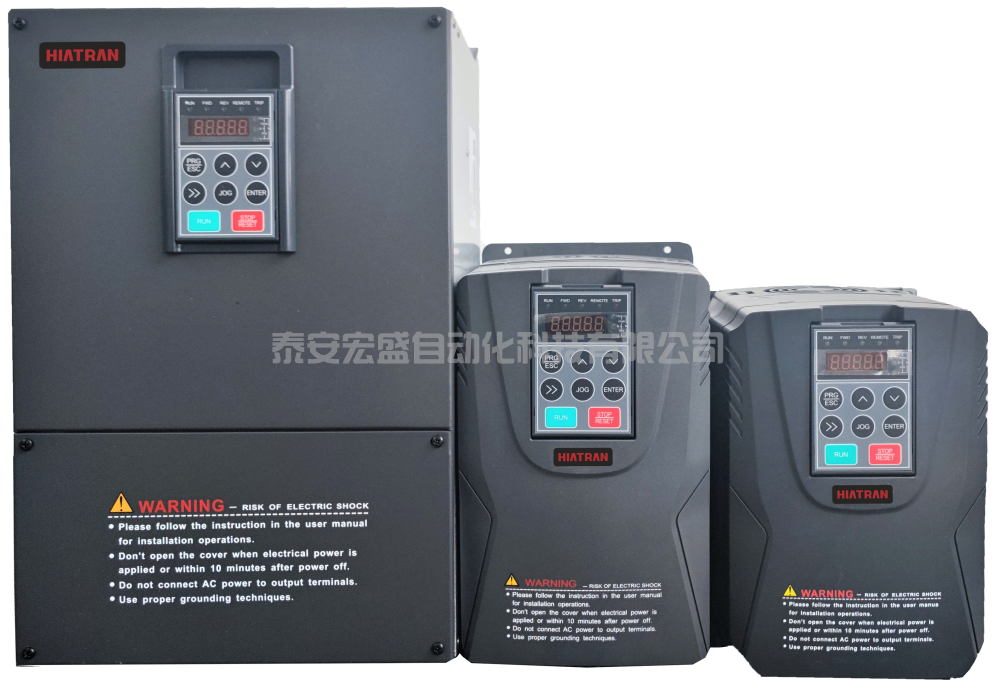

海川HCD-G6系列變頻器
快速安裝與啟動指南
安裝
請檢查
外觀——檢查是否因運輸不慎而造成損傷；
一致性——檢查產品規格、型號是否與所訂機種一致；
安裝環境——變頻器應安裝在與所選防護等級相適應，溫度適宜的，可控的室內環境中；
接線——遵守當?shù)氐慕泳€規則，線路保護要求及EMC要求；
參考用戶手冊并確認所有的準備工作已經完成。

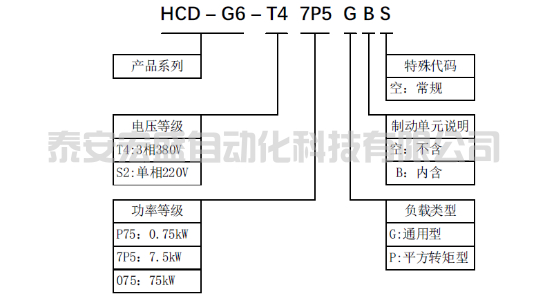

變頻器識別
安裝方向和空間

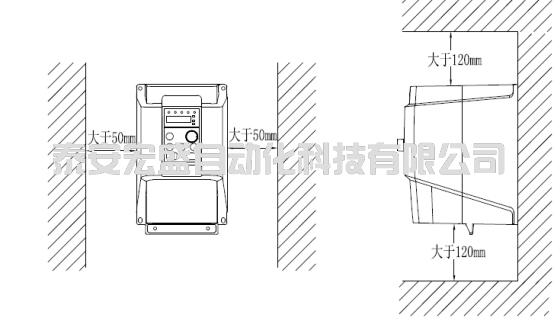

變頻器需要安裝在一個光滑的、垂直的、堅固的表面，其上下左右與相鄰的物品或擋板（墻）必須保持足夠的空間。
變頻器安裝示意圖
接線

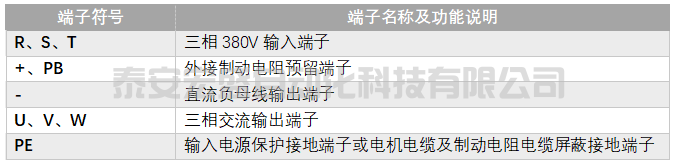

主回路接線
注意事項：
1、在電源和變頻器之間要接入低壓斷路器與接觸器,保護變頻器及便于安裝檢修;
2、變頻器輸出側不允許接電容或防雷用壓敏電阻
3、接地端子PE，請務必接地。380V級接地電阻阻值應在10Ω以下，切勿與電焊機或動力設備共用。

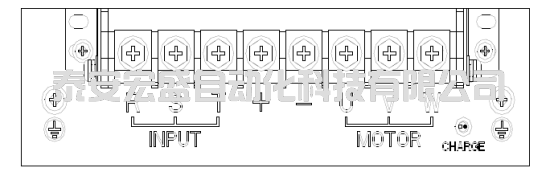

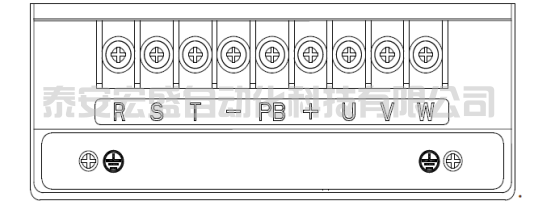

圖 3PH 380V 4~22kW主回路端子接線

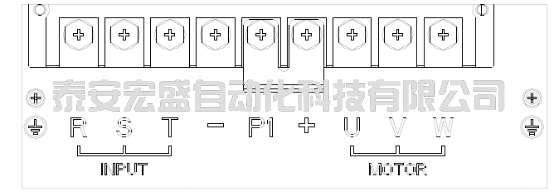

圖 3PH 380V 30~90kW主回路端子接線
圖 3PH 380V 110kW以上主回路端子接線
控制回路接線

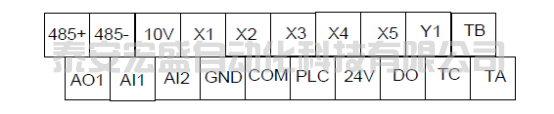

控制回路端子排布圖：
為了減小控制信號的干擾和衰減，控制信號連接線長度應限制在50m以內并與動力線的間隔距離大于30cm，盡量避免控制線與動力線平行走線。連接模擬輸入、輸出信號時，請使用屏蔽雙絞線。

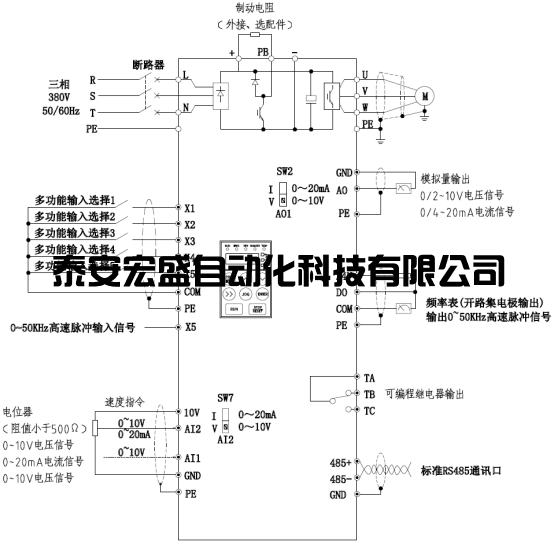

基本運行配線連接圖：
注意：SW撥到“I”位置代表電流量，撥到“V”位置代表電壓量。

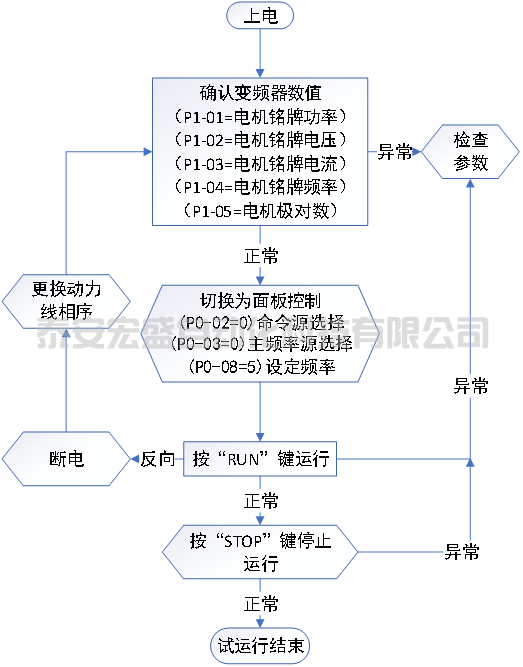

試運行
在上電前，請確認以下檢查項：
與技術規范相適應的環境；
變頻器已可靠的固定，周邊保有合適的冷卻空間；
電機及驅動設備已準備好；
輸入電源與變頻器的額定輸入電壓相匹配，輸入電源的電纜連接到R、S、T上并已按照規范擰緊；
不要將PB、+與-短接，否則有發生火災和損壞財物的危險；
電機電纜連接到端子U、V、W上并已按照規范擰緊；
按照規范接好控制電纜并擰緊；
沒有工具或其他忘記的物品（比如螺釘、墊片、鉆頭等）遺留在變頻器內；
